Los separadores magnéticos son herramientas beneficiosas en muchas fábricas. Permiten a las personas eliminar piezas de hierro y acero de los materiales de forma rápida y sencilla. Esto hace que los productos sean puros y protege las máquinas sensibles de daños. Los separadores magnéticos utilizan imanes potentes para tirar y separar partículas de hierro y acero. Existen muchos tipos de separadores de placas magnéticas. Este artículo explica los principales tipos de separadores de placas magnéticas y cómo funciona cada uno.
¿Qué son los separadores de placas magnéticas?
Los separadores de placas magnéticas son herramientas ingeniosas que te permiten separar diferentes cosas. Funcionan mediante imanes, que son aquellas cosas que pueden atraer objetos metálicos como el hierro. Los separadores tienen una gran placa plana con unos potentes imanes en su interior.
Al encender el separador se crea un potente campo magnético sobre la parte superior de la placa. Si vierte una mezcla de diferentes materiales sobre la placa, las piezas magnéticas, como el hierro, son arrastradas hacia abajo y se adhieren a la placa debido a los imanes. El material no magnético no se ve afectado, por lo que sigue fluyendo sobre el plato.
¡Luego podrás recolectar las dos pilas separadas de materiales magnéticos y no magnéticos! Estos separadores son muy útiles para dividir mezclas en todo tipo de industrias. Usar el magnetismo es una forma muy inteligente de dividir mezclas de manera rápida y eficiente.
Configuraciones de imán de placa
Las placas magnéticas utilizan diferentes configuraciones y disposiciones de imanes para una mejor separación. Personalizar el campo magnético garantiza que cada uno funcione bien. Las configuraciones estándar de placas magnéticas son:
● Placas circulares - Campos radiales para alta capacidad. Haga circular imanes sobre transportadores o alrededor de tanques para atrapar trozos de hierro.
● Placas rectangulares: optimiza el área y la resistencia en una superficie plana. A menudo se utilizan en tuberías, conductos y correas.
● Barras magnéticas de tubo: fuertes pero con fuerza local para agarrar restos grandes. Los tubos que atraviesan los transportadores eliminan las piezas metálicas individuales.
● Rejillas o rejillas magnéticas: pequeñas varillas o tubos magnéticos cubren grandes áreas. Esta red expone los flujos a campos fuertes pero deja pasar los no imanes.
● Separadores de corrientes de Foucault - Imanes más mecánicos. Un imán giratorio empuja los metales no ferrosos pero mantiene el hierro y el acero.
Los fabricantes personalizan el diseño magnético para las necesidades y contaminantes de hierro específicos de cada cliente. La configuración magnética adecuada proporciona una alta eficiencia de separación.

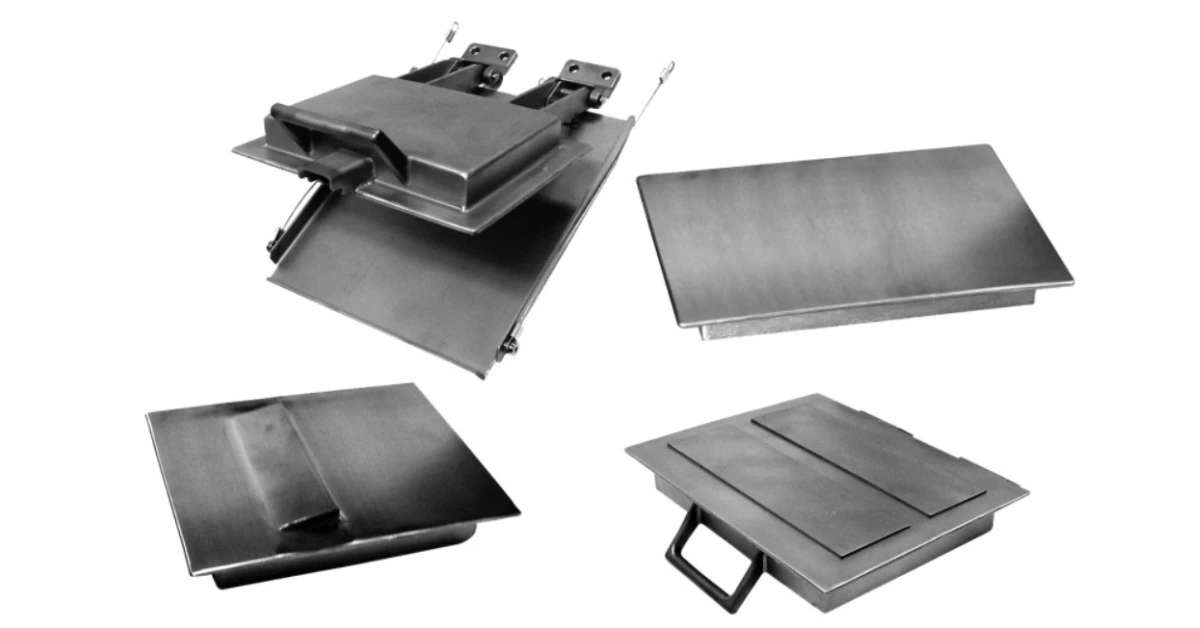

Principales tipos de separadores de placas magnéticas
Los siguientes son los cuatro tipos principales de separadores de placas magnéticas:
1- Separadores de placas magnéticas con imán de pico
Los separadores de placas magnéticas con pico eliminan los contaminantes de hierro de materiales granulares de rápido movimiento como harina, azúcar y gránulos de plástico. Su diseño de escalón cónico captura y sostiene de forma segura las piezas de metal para evitar que se laven cuando pasa material nuevo.
Las placas magnéticas sólidas tienen una posición óptima de norte a sur para atraer y atrapar restos de hierro. Las características personalizables como el tamaño de la placa, el material de la carcasa (acero inoxidable 304 o 316L), las bisagras, las manijas y los orificios de montaje permiten un ajuste perfecto para cualquier aplicación.
Con una eliminación exhaustiva de contaminantes y sin contaminación de materiales, estos separadores mejoran la calidad del producto en el procesamiento de alimentos, plásticos, productos farmacéuticos y otras industrias. Su ingeniería simple pero inteligente proporciona una solución de extracción de metales eficiente y de alta resistencia.
2- Imanes suspendidos
Imanes de placa suspendidoselimine eficientemente los contaminantes de hierro de los flujos de materiales de gran volumen en los transportadores. Los potentes imanes de ferrita o tierras raras alojados en acero inoxidable atraen y capturan residuos a medida que el material pasa por debajo.
Las placas se montan encima de las correas con cáncamos o se atornillan directamente a los conductos y alimentadores. Algunos cuentan con estuches con bisagras para un acceso rápido a la limpieza. Los modelos autolimpiantes eliminan automáticamente el metal acumulado, lo que reduce el tiempo de inactividad.
El tamaño y la posición adecuados en relación con la altura de la correa y el tamaño de los residuos son esenciales para el éxito. Con su fuerte atracción magnética y durabilidad, estos separadores mejoran la pureza del producto en el procesamiento de alimentos, plásticos, minería y otras industrias.
3- Separadores de placas polares expuestas
Los imanes de placa polar expuesta eliminan los contaminantes de hierro de los flujos de materiales de bajo volumen. Las placas de acero inoxidable soldadas a la superficie del imán actúan como zonas de polaridad expuestas para atraer desechos ferrosos.
Instalado debajo de transportadores y tolvas, su atracción magnética captura el metal atrapado cuando el material pasa sobre la placa. Las características personalizables como la fuerza magnética, el tamaño, las manijas y las opciones de montaje garantizan un ajuste personalizado. La carcasa duradera de acero inoxidable 304 o 316L resiste el desgaste y previene la contaminación del material.
Rápidos y fáciles de limpiar, estos separadores mejoran la pureza del producto en el procesamiento de alimentos, la producción química, la cerámica y otras aplicaciones de bajo flujo. Su diseño simple de poste expuesto proporciona una forma asequible, versátil y eficiente de extraer contaminantes de hierro de materiales que fluyen libremente.
4- Imanes de placa frontal al ras
Las placas magnéticas con cara al ras tienen una superficie lisa y plana con material magnético en su interior. Esto crea un campo magnético uniforme en toda la cara. Las placas frontales al ras pueden colocarse sobre cintas transportadoras para eliminar el hierro y los ferrometales de la corriente en movimiento.
El imán de cara al ras atrae y sostiene las piezas magnéticas a medida que el material se mueve sobre la parte superior. Una vez finalizado el cinturón, las piezas capturadas se liberan en un conducto debido a que se mueven más allá del área del campo magnético. Mientras tanto, los artículos no magnéticos continúan fuera del cinturón sin cambios.
Las placas magnéticas a ras proporcionan una fuerte atracción en toda su superficie.
Por lo general, se instalan en instalaciones de reciclaje para separar metales ferrosos de los flujos de desechos y funcionan bien en ambientes polvorientos o sucios. Su estrecho campo magnético y su cara plana evitan la acumulación de material.
Otros tipos de separadores de placas magnéticas
A continuación se presentan otros tipos de separadores de placas magnéticas:
1- Separador de placa magnética estándar
El separador de placas magnéticas estándar es el tipo más simple de separador de placas magnéticas. Es la opción más asequible. Consiste en una placa o rejilla magnética que alterna los polos norte y sur. A medida que el material fluye sobre la rejilla magnética, los contaminantes de hierro son atraídos por los campos magnéticos de alta intensidad. Los contaminantes se adhieren a la rejilla, permitiendo que fluya el material purificado.
Los separadores de placas magnéticas estándar son resistentes, requieren poco mantenimiento y proporcionan una forma económica de eliminar las partículas de hierro ocasionales de los flujos de materiales. Son los más adecuados para capturar partículas ferrosas más grandes de materiales más gruesos. La placa magnética estándar carece de la intensidad de campo necesaria para purificar polvos finos o capturar minuciosamente partículas débilmente magnéticas. Tampoco puede soportar cargas contaminantes pesadas.
2- Separador de placas magnético de limpieza manual
Los separadores magnéticos de limpieza manual cuentan con una rejilla magnética alojada en una resistente caja de acero inoxidable. La caja tiene una tapa removible en la parte superior que permite el acceso a la superficie magnética para una limpieza periódica. Algunos modelos tienen asas laterales para levantar la placa magnética fácilmente.
(Separador de placas magnéticas de limpieza manual)
Los separadores magnéticos de limpieza manual proporcionan un buen equilibrio entre eficiencia y asequibilidad. Son una opción económica en comparación con los separadores autolimpiantes. Sin embargo, ofrecen mejoras significativas en la eliminación de contaminantes y limpieza en comparación con los diseños estándar o de fácil limpieza. Los separadores de limpieza manual funcionan bien para purificar flujos levemente contaminados a capacidades moderadas.
3- Separador de placas magnéticas de tierras raras
Los separadores magnéticos de tierras raras son separadores de placas magnéticas de alta intensidad que utilizan imanes únicos hechos de neodimio, hierro y boro. Los imanes de tierras raras generan potentes campos magnéticos para su pequeño tamaño. Sólo unos pocos centímetros de placa magnética de tierras raras pueden igualar la intensidad de campo de un pie o más de los imanes de ferrita estándar.
Los separadores de placas magnéticas de tierras raras pueden eliminar eficazmente la contaminación magnética débil. Sus circuitos magnéticos compactos ayudan a minimizar los costos y al mismo tiempo maximizar la intensidad del campo. Los separadores de tierras raras son ideales para eliminar minuciosamente los contaminantes finos de hierro de productos como polvos, productos químicos, minerales e ingredientes alimentarios.
4- Separador de placa magnética de carcasa
Los separadores de placas magnéticas de carcasa son dispositivos útiles que pueden atraer y agarrar trozos de hierro en los alimentos u otros materiales que se mueven en una cinta transportadora o a través de un tubo. Estas placas magnéticas ayudan a evitar que pequeños trozos de metal terminen accidentalmente en productos alimenticios que no desea. Las placas están hechas de acero inoxidable para que no se oxiden ni se vuelvan chatarras con el tiempo.
Estos separadores de placas magnéticas de carcasa tienen algunas características interesantes. Están diseñados para ser autolimpiantes, por lo que siguen funcionando sin problemas. Pueden agarrarse a pequeños trozos de hierro esponjosos que de otro modo serían difíciles de filtrar. Las placas son pequeñas para que puedan caber en espacios reducidos del equipo. Una pieza superior extraíble ayuda a guiar el flujo de materiales sobre el área de la placa magnética. Y cumplen con los estándares de la industria alimentaria en cuanto a fuerza magnética.
Elegir el separador magnético adecuado
Muchas cosas importan a la hora de elegir un excelente separador magnético. Cosas fundamentales para pensar:
● Tamaño, tipo y cantidad de contaminantes.
● Caudal, dirección y características del flujo del proceso.
● Necesidades de automatización, limpieza o mantenimiento sanitario.
● Equipos existentes y límites
● Presupuesto de costos, operación y mantenimiento.
Es aconsejable trabajar con una empresa de separadores magnéticos con experiencia. Pueden ver lo que necesitas y tienes. Luego sugieren la mejor configuración y características del separador para alcanzar sus objetivos de pureza de manera asequible.
Muchos proveedores también ofrecen servicios de prueba. Pueden procesar muestras de sus flujos reales a través de diferentes separadores en sus laboratorios. Esto le permite ver de primera mano cómo funcionan las opciones para sus contaminantes.
La línea de fondo
Los separadores de placas magnéticas utilizan imanes para extraer trozos de hierro de los materiales. Existen muchos tipos de separadores de placas magnéticas para diferentes trabajos. Algunos facilitan la limpieza. Otros se limpian solos para que no tengas que dejar de trabajar. Algunos son básicos baratos. Otros utilizan potentes imanes de tierras raras para obtener trozos muy pequeños.
Elija el correcto considerando el precio, las necesidades de cuidado, la cantidad de cosas que puede manejar, la fuerza del imán y la automatización. Hay opciones que se adaptan a sus necesidades. El separador magnético adecuado mantiene el hierro fuera de sus productos y máquinas. Los imanes agregados adecuadamente a un proceso ahorran dinero con el tiempo. Mantienen las cosas puras y funcionando correctamente.
