Imán para cajón

¿Qué son los imanes para cajones?
Los imanes para cajones de GME son separadores magnéticos industriales que se utilizan para eliminar metales ferrosos de muy pequeños a medianos o acero inoxidable{0}}endurecido en diversas aplicaciones industriales donde se transfiere un producto granular o en polvo en un conducto por gravedad.

Nuestros separadores magnéticos de cajón-en-carcasa, también conocidos como imanes de cajón o rejillas en carcasas, constan de filas de tubos magnéticos redondos que se ensamblan en cajones. Los tubos magnéticos de cada fila están alineados en centros alternos de la fila directamente encima o debajo de ella. A medida que el producto fluye hacia la parte superior de la carcasa, se ve obligado a caer en cascada en zig-zag de fila en fila sobre los tubos magnéticos. Esto garantiza la máxima captura de metales atrapados ya que el producto entra en contacto directo y repetido con un imán a medida que viaja a través de la carcasa.

imán de filtro de cajón Características opcionales

1. Los marcos y el material de la carcasa: SS304, SS316, SS316L;
2. El acabado de la superficie: pulido fino, pulido opaco o pulido con chorro de arena;
3. Grado de fuerza magnética: 3000Gs, 8000Gs, 10000Gs, 12000Gs;
4. Grado de temperatura de trabajo ＜: 80, 100, 120, 150, 180, 200 grados Celsius;
5. Tipo de montaje: Redondo o Cuadrado, brida o abrazadera de liberación rápida-;
6. Varios diseños disponibles: tipo fácil de limpiar, una-capa, multicapa;
7. Se pueden cumplir los diseños y especificaciones del cliente.

Enviar consulta ahora

¿Cómo funcionan los imanes para cajones?

Los cajones magnéticos utilizan un diseño de circuito magnético de alta -gauss extremadamente eficaz, diseñado específicamente para el contacto con el producto. Los imanes están instalados en un tubo que tiene 1", 2" o 3" de diámetro. Dado que el tubo está lleno con el circuito magnético, es sólido como una barra, y esta es la razón por la que algunas personas se refieren a ellos como "barras magnéticas". Los tubos están dispuestos en un diseño similar a una rejilla-para crear un campo magnético potente y uniforme y están diseñados para operar directamente en el flujo del producto. Las filas están escalonadas para maximizar la filtración magnética a medida que el producto fluye a través de la carcasa. Cada rejilla magnética está dispuesto en lo que se conoce como nivel o fila. Cada imán de cajón utiliza uno o más niveles de tubos magnéticos para filtrar el producto en busca de metales ferrosos.
A medida que los contaminantes metálicos atrapados son capturados en los tubos, el flujo del producto empuja el metal capturado hacia la parte inferior de los tubos magnéticos. Dado que el metal ya no está directamente en el flujo del producto, se elimina la posibilidad de que el metal atrapado se "lave". Luego, el metal de los tubos se puede limpiar de varias maneras, que se resumen a continuación.

Enviar consulta ahora

Dibujo técnico del imán del cajón

Si necesita imágenes sin marcas de agua o diagramas más técnicos, haga clic en el botón a continuación para contactarnos.

Enviar consulta ahora

Especificaciones del imán para cajón

Especificaciones del Imán Neumático para Cajón

Especificaciones del imán para cajón

Especificaciones de los Imanes Redondos para Cajón

Para obtener más información sobre las especificaciones de nuestros-separadores de hierro tipo cajón, comuníquese con nuestro equipo.

Enviar consulta ahora

¿Qué tipos de imanes para cajones existen?

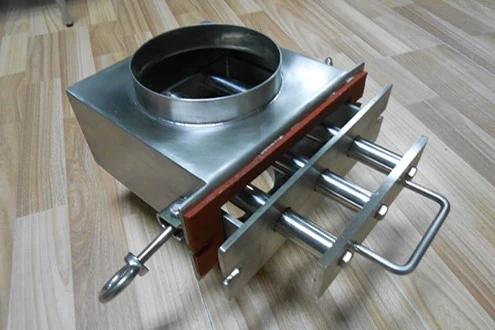

Dibujar manualmente el imán

Con este diseño, se detiene el flujo del producto, las rejillas magnéticas se retiran manualmente una a la vez de la carcasa del cajón y el operador limpia manualmente los tubos con una herramienta de limpieza o con guantes protectores-a prueba de cortes.

Imanes de cajón fáciles de-limpiar

Con este diseño, se termina el flujo del producto y el operador tira manualmente del conjunto del cajón a través de un mecanismo de extracción que retira el metal y lo deposita en una bandeja recolectora.

Imanes neumáticos para cajones

La configuración neumática de autolimpieza-continua utiliza un diseño de cajón especial que permite que el producto fluya mientras los imanes se limpian continuamente. No es necesaria una compuerta para detener el flujo del producto.

Inspección neumática de rejilla magnética

¿Por qué elegir nuestro imán para cajones?

Tubos de acero inoxidable en contacto con alimentos



A diferencia de la barra magnética del mercado, el acero inoxidable utilizado en nuestros productos es acero inoxidable-de grado alimenticio 304 o 316, lo que significa mayor protección ambiental y durabilidad. Se puede utilizar en contacto directo con alimentos y es inofensivo y su calidad ha sido certificada.

Enviar consulta ahora

Sistema de Gestión de Calidad



Siempre creemos que un pequeño imán puede marcar una gran diferencia, por eso llevamos a cabo cada proceso de producción con cuidado. Esa es nuestra eterna búsqueda y promesa a nuestros clientes. En mayo de 2014, nuestra fábrica aprobó el Sistema de Gestión de Calidad TS16949 y, en octubre, nuestra fábrica aprobó ISO14001, ISO9001 y GB/28001.

Enviar consulta ahora

Pruebas y embalaje



Nuestro imán para cajones será inspeccionado profesionalmente antes del envío y se le enviarán las imágenes y videos de inspección. Elegiremos el embalaje adecuado según su método de transporte. Antes de enviar los productos, le enviaremos imágenes y vídeos del embalaje por adelantado. Se le entregará el video y, durante el transporte, los comerciantes profesionales harán un seguimiento del estado de los productos para garantizar que lleguen a sus manos a tiempo.

Enviar consulta ahora

Embalaje magnético del filtro del cajón

Nuestros imanes de filtro para cajones están cuidadosamente empaquetados para garantizar una entrega segura y una protección óptima durante el transporte. Como se muestra en la imagen, cada unidad magnética está envuelta individualmente en una película plástica protectora para evitar rayones en la superficie y exposición a la humedad. Luego, los imanes se colocan de forma segura en una robusta caja de madera, con materiales acolchados que separan cada unidad para evitar movimientos y posibles impactos. Este meticuloso proceso de embalaje garantiza que los imanes de filtro de su cajón lleguen en perfectas condiciones, listos para su instalación y uso inmediatos en su línea de producción.

Enviar consulta ahora
