Los separadores electromagnéticos son necesarios en muchos establecimientos industriales, incluidos los de minería, reciclaje y cerámica. Comprender los principios de funcionamiento de los separadores electromagnéticos es imprescindible a la hora de dar instrucciones para un uso máximo eficaz en cualquier aplicación. Este artículo aborda los principios básicos de funcionamiento de los separadores electromagnéticos, los componentes que caracterizan su diseño, los tipos de funcionamiento y varios factores que afectan su funcionamiento.
Introducción de separadores electromagnéticos.
Separación electromagnéticaSe basa en el principio básico de aplicar un campo magnético que puede atraer otros materiales a través de una mezcla y tener la capacidad de separarlos. Por el contrario, la separación con imanes permanentes funciona mediante el uso de campos magnéticos fijos.
Por ejemplo, los separadores electromagnéticos funcionan porque producen campos magnéticos establecidos por una corriente eléctrica. Como resultado, se logra un muy buen control sobre la intensidad y longitud de un campo magnético. Esto hace que los separadores magnéticos sean versátiles y muy eficientes en una variedad de aplicaciones en diversas industrias.
Principios básicos de la separación electromagnética
El principio fundamental detrás de los separadores electromagnéticos es generar un campo magnético que pueda atraer materiales ferromagnéticos. Cuando se aplica una corriente eléctrica a la bobina de alambre, se produce un campo magnético y cuanto más corriente eléctrica pasa, más campo magnético se genera. Este campo magnético varía directamente con el número de vueltas de la bobina de alambre.
El campo magnético producido tenderá naturalmente a atraer todos los materiales ferromagnéticos cerca de la zona de generación del campo magnético, alejándolo así de la porción restante del material en la mezcla. Esto se lleva a cabo para separar simplemente porque dichas sustancias ferromagnéticas se ven afectadas por el campo magnético generado, mientras que las sustancias no magnéticas fluyen inalteradas.
Componentes de los separadores electromagnéticos
Los separadores electromagnéticos abarcan un conjunto de piezas que están relacionadas y contribuyen a funciones importantes en el procedimiento de separación:
Electroimán: el campo magnético es un componente central basado en aplicaciones. El bobinado suele realizarse sobre un núcleo ferromagnético. Cuando por una bobina fluye una corriente eléctrica, se produce un campo magnético dentro del núcleo.
Fuente de alimentación: Proporciona una corriente eléctrica para satisfacer las necesidades del electroimán. La fuente de alimentación se puede controlar para controlar la fuerza del campo magnético.
Cinta Transportadora o Tambor: Es la superficie donde se coloca una mezcla de materiales. Este componente transporta los materiales dentro del campo magnético producido por el electroimán.
Sistema de Control: Regulan la secuencia de operaciones entre el separador, el amperaje que pasa por el electroimán y la velocidad de la cinta transportadora o tambor.
Dispositivos de eyección: asumen que los materiales ferromagnéticos recolectados deben retransmitirse en una región que debe ser diferente de los no magnéticos.
Varios tipos de separadores electromagnéticos
Los separadores suspendidos pueden realizar separación electromagnética. Los siguientes son algunos de los tipos más comunes:

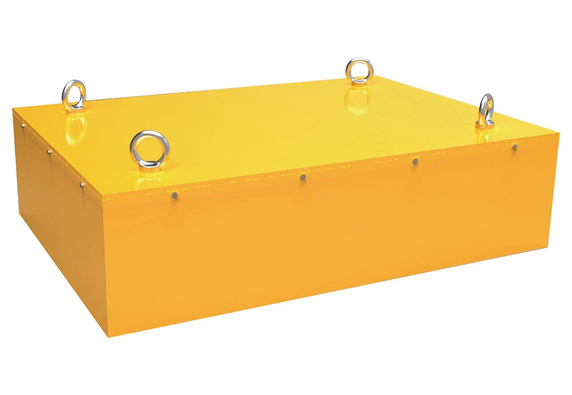

Separadores electromagnéticos suspendidos: normalmente están suspendidos sobre una cinta transportadora. Estos separadores generan un campo magnético que atrae materiales ferromagnéticos fuera de la correa, elevando así el material no magnético.
Separadores de tambor electromagnéticos: en tal caso, el campo magnético generado existe dentro de un tambor giratorio. El tambor gira con el flujo y el material ferromagnético se adhiere a la superficie del tambor, mientras que los materiales no magnéticos se caen.
Separadores electromagnéticos sobre banda: similares al tipo suspendido, pero en este caso, los imanes terrestres tienen una cinta transportadora que aleja el material ferromagnético atrapado de la corriente.
Separadores de poleas electromagnéticas: En las líneas transportadoras, una polea electromagnética separa el material en lugar de una polea principal. La polea contiene un grupo de electroimanes que genera un campo magnético y atrae material ferromagnético del flujo de material o lo repele del flujo de material, separándolo así del resto de los no magnéticos.
Cada tipo de separador tiene ventajas y la selección se realiza de acuerdo con los requisitos de la aplicación respectiva en cuanto al tamaño del material que se está procesando, la capacidad específica del material que se requiere procesar y la naturaleza de la separación.
Principio de funcionamiento de los separadores electromagnéticos
El principio de funcionamiento de los separadores electromagnéticos puede ser tan eficaz como se describe a continuación:
Alimentación de Material
La mezcla de materiales que requieren separación se alimenta a una cinta transportadora o tambor, que incluye materiales como minerales, chatarra u otras mezclas que contienen partículas ferromagnéticas.
Generación de campo magnético
El electroimán y la fuente de alimentación generan un campo magnético. En este punto, la intensidad de la corriente y la distribución del campo magnético presentado se pueden variar fácilmente controlando el flujo de corriente dentro del electroimán y también modificando el diseño del electroimán, como el número de vueltas de la bobina o el material en el núcleo.
A medida que pasa la mezcla, el campo magnético atrae las partículas ferromagnéticas hacia una fuente magnética. Dependiendo de la naturaleza del separador, estas partículas se "pegan" a la cinta transportadora, se levantan mediante el tambor o se retiran mediante un transportador terrestre.
Descargas de Materiales Separados
Luego, los materiales se separan en diferentes ubicaciones de destinos habituales a través de una cinta transportadora secundaria o probablemente un conducto. Los materiales no magnéticos, por tanto, seguirán el camino inicial y serán descargados por separado.
Operación en todo momento
Los separadores electromagnéticos están diseñados para funcionar de forma continua; por tanto, la separación se produce continuamente. Esto es muy importante en cualquier aplicación industrial ya que el volumen del material manipulado es generalmente grande y debe eliminarse de manera eficiente.
Consideraciones de diseño de separadores electromagnéticos.
El diseño de un separador electromagnético es una forma de su correcto funcionamiento. Hay muchas razones para optar por un separador electromagnético:
El nivel del campo magnético.
El nivel del campo magnético es uno de los factores de diseño principales y probablemente el más crítico. Debe ser suficientemente alto para provocar la atracción y retención de las partículas ferromagnéticas y lo suficientemente bajo como para no interferir con materiales no magnéticos ni desgastar excesivamente los componentes del separador.
gradiente de campo magnético
Durante la separación, el gradiente del campo magnético también es crucial para determinar qué tan poderoso es un campo magnético en una distancia determinada o el cambio en la intensidad del campo magnético a lo largo de una longitud. Un gradiente más alto y la consiguiente mejora de la separación generan así una fuerza de atracción más fuerte hacia las partículas pequeñas.
Diseño de electroimán
El número de vueltas del electroimán, el tipo de material utilizado para el núcleo y la disposición de la bobina dictarán el campo magnético producido. Por ejemplo, el uso de un núcleo ferromagnético permite enfocar el campo magnético y aumentar su intensidad.
Velocidades del transportador
Es necesario ajustar la velocidad de la superficie o del tambor en función de la aplicación específica. Si la velocidad es excesivamente alta, las partículas ferromagnéticas no tienen el tiempo adecuado para ser atraídas por la intensidad magnética. Si la velocidad es baja, entonces el separador no procesa el material con la suficiente rapidez para cumplir con los requisitos de producción.
Propiedades de los materiales
Por tanto, es necesario considerar las propiedades del material que se está separando: tamaño, forma y susceptibilidad magnética de las partículas. Son sensibles a diferentes materiales en cuanto al campo magnético de un tipo u otro y, por tanto, el diseño del separador debe corresponder o estar alineado con estas propiedades específicas del material.
Entorno operativo
El rendimiento de un separador electromagnético también puede verse afectado por su entorno operativo, que puede incluir temperatura, humedad o la presencia de otros equipos magnéticos o eléctricos que deben tenerse en cuenta durante su diseño e instalación.
Aplicaciones de los separadores electromagnéticos
La industria está en pleno debate sobre el empleo de separadores electromagnéticos para separar valiosos minerales ferromagnéticos de los minerales. Un buen ejemplo es el uso de separadores electromagnéticos en el procesamiento de minerales de hierro para extraer minerales que contienen hierro de la ganga.
Industria de procesamiento de alimentos: en esta industria, los separadores electromagnéticos se utilizan para eliminar cualquier forma de impureza metálica de los productos alimenticios en aras de la pureza y las medidas de seguridad.
Cerámica: Se utiliza en la industria cerámica para eliminar la contaminación de hierro de materias primas, como arcilla y cuarzo, que afectan el acabado de sus productos finales.
Industria química: en la producción de diversos tipos de productos químicos, estos dispositivos se pueden utilizar para eliminar impurezas ferromagnéticas en los productos químicos en cuestión.
Ventajas de los separadores electromagnéticos
Las ventajas que tienen los separadores electromagnéticos sobre los demás son las siguientes:
Fuerza del campo magnético ajustable: La fuerza del campo magnético se puede ajustar adecuadamente para que sea más adecuada y óptima para el proceso de separación.
Alta eficiencia: Son altamente eficientes en el manejo de grandes cantidades de producto con pérdidas mínimas de valiosas partículas ferromagnéticas.
Versátil: este equipo se puede utilizar para una amplia variedad de materiales y aplicaciones, lo que lo convierte en una de las opciones versátiles para muchas industrias.
Operación continua: Estos separadores electromagnéticos han sido diseñados para un servicio continuo y funcionan idealmente en las condiciones de un proceso industrial donde es necesario un flujo continuo de material.
Bajo Mantenimiento: Los equipos se incluyen dentro de las mejores alternativas ya que se considera un número pequeño de tipos de equipos sujetos a movimiento, lo que infiere que existe un mínimo desgaste y en consecuencia poco mantenimiento. Por lo tanto, los separadores electromagnéticos requieren poco mantenimiento, por lo que el tiempo de inactividad es bajo y económico.
Desafíos y limitaciones de los separadores electromagnéticos
Sin embargo, los separadores electromagnéticos están relacionados con las siguientes limitaciones y desventajas:
Alto uso de energía: Los separadores electromagnéticos deben energizarse con corriente eléctrica en todo momento para mantener el campo generado. En este sentido, en comparación con los separadores magnéticos permanentes, se podría consumir mucha energía.
Generación de calor: La corriente eléctrica que genera el campo magnético puede ser un notable productor de calor. Puede ser necesario instalar dispositivos de refrigeración adicionales para proteger el equipo contra el sobrecalentamiento.
Complejidad: esto puede llevar al diseño y operación de sistemas de control complejos que se requieren para regular el campo magnético y otros parámetros operativos en el separador.
Costo: En general, los separadores electromagnéticos son más costosos de comprar y operar que sus contrapartes de imán permanente o sistemas basados en gravedad.
Innovaciones y tendencias futuras en separación electromagnética
Tecnológicamente avanzadas, algunas de las innovaciones y tendencias evidentes incluyen:
Sistemas de Control Avanzados: Los separadores electromagnéticos modernos están siendo equipados con sistemas de control de tendencia utilizando en la mayor medida posible sensores, que ayudan en el proceso óptimo de separación en tiempo real, asegurando efectividad y eficiencia. Esto mejorará la eficiencia y reducirá el uso de energía.
Separadores híbridos: algunos fabricantes están trabajando en separadores híbridos que ofrecen los beneficios del electromagnetismo y los imanes permanentes combinando sus respectivas tecnologías. Estos separadores híbridos pueden proporcionar una alta intensidad de campo magnético y al mismo tiempo reducir considerablemente el consumo de energía.
Integración de automatización e IA: Poco a poco, la automatización y la IA se integran en los sistemas de separación electromagnética. La inteligencia artificial puede analizar automáticamente las características del material y ajustar las operaciones de un separador para un rendimiento óptimo.
Diseños respetuosos con el medio ambiente: la investigación y el desarrollo se inclinan cada vez más hacia separadores más respetuosos con el medio ambiente, que consumen menos energía y ahora exigen un uso mínimo de materiales peligrosos.
Miniaturización: para usos especiales, como en instalaciones médicas o de investigación, los separadores electromagnéticos se miniaturizan para procesar volúmenes diminutos de material con alta precisión.
Ventajas de utilizar la maquinaria separadora electromagnética de Great Magtech Electric Co., Ltd.
Para describir mejor los equipos separadores electromagnéticos, Great Magtech Electric Co., Ltd. es una de las soluciones líderes para obtener los mejores resultados en términos de separación de materiales ferromagnéticos. Las ventajas clave de utilizar los separadores electromagnéticos de Great Magtech Electric Co., Ltd. incluyen configuración de clase II Div II y clasificación UL, capacidad de procesamiento avanzada y nuevas características en el diseño.
Configuración con clasificación Div II/Clase II
Estos separadores están construidos para garantizar un funcionamiento seguro incluso en presencia de atmósferas de polvo combustible. Por lo tanto, pueden utilizarse con la confianza necesaria en las industrias farmacéutica y de procesamiento de alimentos. La certificación UL de los separadores significa que el equipo está diseñado para ser efectivo y construido de manera sólida, cumpliendo con el Anexo 1.
Optimizado para procesamiento de materiales húmedos o secos
Los separadores son muy eficientes en el manejo de materiales secos y húmedos y se caracterizan por una alta intensidad de campo magnético de hasta 19.500 Gauss. Tal versatilidad asegura una separación efectiva según el nivel de humedad, haciendo que el equipo sea aplicable en diversos procesos industriales.
Separación efectiva de hierro para partículas finas
El separador CG puede separar partículas de hierro pequeñas y menores de 0.01 mm de tamaño gracias a su excelente capacidad para concentrar el flujo magnético en el centro axial de la unidad para aumentar la densidad del flujo perfectamente sin fugas. Promete una precisión muy alta: se pueden eliminar incluso los contaminantes de hierro más pequeños, lo cual es clave para la calidad del producto en industrias tan variadas como la minería y la cerámica.
Caudal mejorado por vibración
Además, un sistema integrado de vibración con filtro garantiza la liberación y limpieza de todas las partículas ferromagnéticas atrapadas. Esto garantiza caudales adecuados para los materiales sin obstruir el material en el punto de proceso y cero tiempos de inactividad, lo que aumenta la productividad al final del día.
Sin fugas magnéticas para máxima eficiencia
Gracias a su perfecto diseño, elimina las fugas magnéticas y, por tanto, toda la energía magnética generada garantiza la máxima energía empleada en el proceso de separación. Esto aumenta la eficiencia y reduce el uso de energía, haciendo la operación más económica.
Amplia gama de productos para satisfacer diferentes necesidades
Great Magtech Electric Co., Ltd. ofrece varios modelos adecuados para diferentes necesidades de la industria, como CG y CGX. Esto facilitará al cliente la adquisición del mejor modelo de separador que cumpla con sus especificaciones y requisitos en minería, reciclaje y químicos.
Conclusión
La separación electromagnética es una de las herramientas que finalmente permitió a la industria seguir adelante y desenredar materiales como los ferromagnéticos de un volumen significativo de sustancias no magnéticas. Sin embargo, comprender los principios de funcionamiento que implican, por ejemplo, la generación del campo magnético, el diseño de un electroimán y el proceso de separación, es la clave para tener las mejores prácticas en cualquier aplicación. Con muchas ventajas, por ejemplo, la intensidad de sus campos magnéticos ajustables, su pequeño tamaño, alta eficiencia y una versatilidad decente, van acompañados de los siguientes desafíos basados en el consumo de energía y la generación de calor.
