Las impurezas de hierro o los contaminantes que contienen hierro son una fuente significativa de peligros en la industria de procesamiento a granel, que incluyen daños por maquinaria, deterioro de la carga y tiempo de inactividad no planificado. Los imanes transportadores de suspensión son un componente esencial de la tecnología eficiente de separación y preservación de metales para empresas en industrias como minería, reutilización y reciclaje, fabricación de alimentos, concreto, producción de energía, productos químicos y plásticos.
En este artículo se presenta una extensa descripción técnica de los imanes transportadores colgantes, incluido su diseño, operación y uso en la industria.
Importancia y objetivo
Se coloca un separador magnético llamado un imán transportado suspendido sobre la cinta o cascada de un transportador para obtener y erradicar los contaminantes de hierro de una corriente continua de materiales. Esto, sin interrumpir los procesos transportadores, lo convierte en una excelente solución para aplicaciones industriales a gran escala.
El objetivo principal es mantener la maquinaria aguas abajo, incluidos los pulverisadores, las máquinas de molienda y las máquinas de trituración, al tiempo que mejora la calidad del producto al eliminar los metales no deseados como el hierro.
¿Cómo funciona?
El propósito de un imán transportado suspendido es atrapar impurezas ferromagnéticas a medida que los productos viajan debajo de una cinta transportadora o rampa. Las sustancias metálicas a base de hierro, que incluyen tornillos, tuercas y pernos, cables e instrumentos, se magnetizan, se elevan y se separan de grandes cantidades de material como roca, combustibles fósiles, trigo, depósitos minerales o basura biodegradable usando un tirón magnético.
El establecimiento de campos magnéticos
Ya sea que el imán sea un imán permanente o un imán electromagnético, producirá un campo magnético que penetra el material pesado debajo (la capa de material de transporte):
Los imanes permanentes crean un campo estable sin energía eléctrica a través de la aplicación de ferrita o elementos de tierra rara (como el neodimio).
Los electromagnets funcionan con bobinas eléctricas, que proporcionan una resistencia de campo que puede ajustarse para capas de sustrato más densas y más estrictas.
Atrayendo hierro de vagabundos
Cada partícula de hierro en un entorno magnetizado se dibuja cuesta arriba hacia la cara del imán cuando las sustancias pasan debajo de él. Esto asegura que se eliminen los contaminantes ferrosos, tanto superficiales como ocultos.
Emisión o retención del metal
El metal capturado en los campos magnéticos de limpieza manual permanece en su lugar hasta que se extrae físicamente durante el mantenimiento planificado. En las variantes de autolimpieza, los materiales ferrosos se transportan a un terminal de eliminación utilizando una correa motorizada que gira constantemente a través de la cara del imán, lo que permite la separación continua.
Varios tipos de imán suspendidos de transportador
Imanes suspendidos permanentemente
Están hechos de imanes de cerámica de tierra rara o de alto rendimiento, como la ferrita. Como no se requiere electricidad, es ideal para cargas más pequeñas o trabajos de lotes pequeños confiables. Ayuda a reducir los costos de procesamiento y mantenimiento.
Imanes electromagnéticos suspendidos
En tales imanes, los cables cargados eléctricamente se utilizan para crear un campo magnético potente. Son más efectivos cuando se usan metales vagabundos más grandes y pesos más pesados. Se requieren sistemas de enfriamiento refrigerados por aire o aceite en estas operaciones magnéticas. Son ideales para usos exigentes, como la reutilización industrial y la minería de carbón.
Parámetros técnicos significativos
Los siguientes factores deben tenerse en cuenta al diseñar un imán suspendido para uso comercial:
Don'O olvidarse de saber sobre el tipo de imán- Electromagnético o permanente.
Informar a la gente sobre la altura de la suspensión-La distancia entre la cara del imán y el material suministrado.
Aprenda sobre un área de cara magnética- Determinado por el espesor de carga y el ancho del transportador.
Tenga en cuenta la fuerza del campo magnético- Aplicar un valor de Gauss específico (como 5, 000-15, 000 gauss).
Centrarse en el método de limpieza- Autocleaning o manual.
Por último, pero no menos importante, técnicas de montaje-Enline (paralelo) o cinturón cruzado (perpendicular).
La configuración y el enlace
Por lo general, una de las siguientes técnicas se utiliza para configurar imanes suspendidos:
Cruz-Configuración de la correa -Por lo general, se utiliza para la eliminación básica del material metálico del vagabundo; El imán abarca el ancho del transportador.
Configuración en línea -Se encuentra sobre las poleas o los pasillos de la cabeza para una segregación más profunda, orientada en una dirección dada hacia la cual fluye el material.

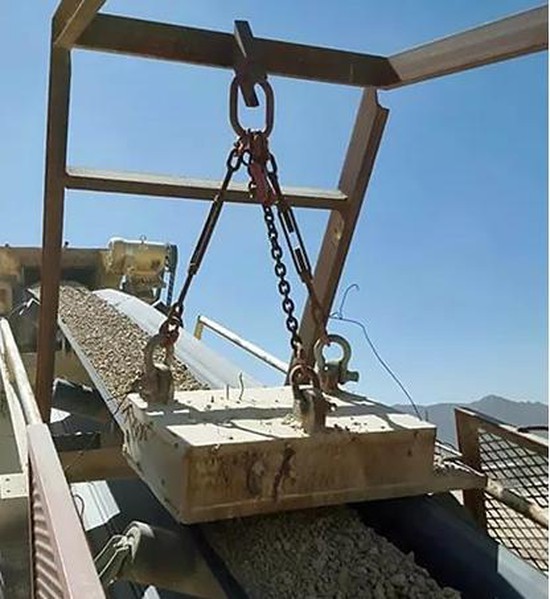

Para un simple ajuste de accesibilidad de elevación y reparación, las opciones de montaje pueden adoptar soportes extensibles, marcos hechos de acero o cadenas retráctiles.
Los usos potenciales en la industria
Manejo de residuos y el proceso de reciclaje
Las sustancias metálicas deben separarse de los polímeros, la madera u otros tipos de materiales, ya que el proceso de reciclaje maneja las cargas de materiales mixtos. En las instalaciones de extracción de desechos electrónicos, las comodidades de construcción y demolición (C&D) y plantas de desechos sólidos municipales (MSW), se utilizan imanes suspendidos sobre los sistemas transportadores.
Ventajas de la industria:Acelera la eficiencia de la recuperación y aumenta la condición impecable del canal de productos terminados para reacondicionar o remarketing.
Producción de cemento y minerales
El hierro metálico debe retirarse antes de que los componentes iniciales se activen el horno o triturador rotativo para evitar la corrosión y el daño a la maquinaria. Las barras de refuerzo, los tornillos y otra basura metálica se eliminan de la caliza y la arenisca en sistemas de transporte utilizando imanes transportados suspendidos.
Ventajas de la industria:Asegura la productividad garantizada y constante y preserva la uniformidad del material en la fabricación de cemento.
El sector agrícola y la fabricación de alimentos
En el procesamiento de alimentos, incluso las pequeñas cantidades de metal pueden causar controles de control de calidad para fallar o aumentar una advertencia. Por encima de las cintas transportadoras que transportan grano, harina o grandes cantidades de especias, los imanes suspendidos proporcionan la primera línea de defensa.
Ventajas de la industria:Es necesario adherirse a las pautas de HACCP y salvaguardar la imagen de la marca evitando la exposición al cuerpo extraño.
Las industrias de celulosa, papel y madera
Es de información general que las cuchillas y los rodillos en los aserraderos y las fábricas de papel son susceptibles de rotura de fragmentos de madera o equipos de hierro callejero. En el curso de los transportadores de alimentación, los imanes suspendidos ayudan en la eliminación de fragmentos de metal, grapas y ganchos.
Ventajas de la industria:Ayuda a reducir las averías de la máquina y preservar la calidad de los productos en configuraciones con un manejo rápido.
Producción de electricidad y gestión del carbón
En industrias como la generación de energía y el manejo del carbón, el metal debe retirarse de tales centrales eléctricas para evitar obstrucciones y proteger los pulverizadores y piezas transportadoras. El carbón fluye de manera efectiva y continua gracias a los imanes suspendidos, que con frecuencia son electromagnets en esta situación.
Ventajas de la industria:Proporciona una entrega constante de combustible, lo que reduce los riesgos de seguridad y aumenta la eficacia térmica.
Producción de vidrio y cerámica
La industria de los azulejos de cerámica y los productos que producen polímeros pueden mostrar fallas debido a fragmentos de metal. Antes de que los materiales alcancen los pasos de fusión o modelado, se usan imanes suspendidos para eliminar estas impurezas.
Ventajas de la industria:Mejora la calidad del resultado y reduce las pérdidas de fabricación debido a fallas.
Carrera de piedra y la extracción
En el sector minero, el metal vagabundo puede causar daños importantes en las pantallas, la maquinaria de molienda y el aparato de trituración. Para eliminar las impurezas metálicas de la grava, la caliza mineral y los depósitos minerales sin procesar, los imanes suspendidos se colocan por encima de los transportadores primarios y secundarios. Esto reduce los gastos de mantenimiento y el tiempo de inactividad al tiempo que salvaguarda los costosos equipos industriales.
Ventajas de la industria:Proporciona una vida útil extendida de maquinaria y un flujo constante de fabricación en procesos exigentes de alto volumen.
Los efectos de la gestión corporativa y el ROI
Sin ninguna duda, los imanes suspendidos proporcionan beneficios cuantificables y monetarios para compradores de empresa a empresa:
Tiempo de inactividad cayado:Proporciona un porcentaje menor de retrasos en la producción provocado por equipos dañados.
Bajo los gastos del servicio:Ayuda a prevenir las lágrimas relacionadas con el metal en la maquinaria de capital.
Estándares de productos mejorados:Los productos de alta calidad proporcionan una forma de aumentar la confianza del cliente y cumplir con las regulaciones.
Reservas de energía:Los dispositivos magnéticos permanentes no necesitan electricidad; Los electromagnets se pueden optimizar para la eficiencia.
Problemas y soluciones comunes
Disminución de la eficiencia de captura
Verifique la desmagnetización del imán.
Verifique si la altura de la suspensión ha cambiado.
Confirme si el grosor del material ha aumentado.
Aumento de temperatura anormal
Prueba de aislamiento de bobina electromagnética.
Verificación de eficiencia del sistema de enfriamiento.
Verificación de corriente de carga.
Falla mecánica
Mecanismo de limpieza Tratamiento de interferencia.
Ajuste del balance del sistema de suspensión.
Fortalecimiento de las medidas antivibraciones.
Para llevar
Si concluimos la discusión del artículo, un imán transportado suspendido es significativamente más allá de simplemente un complemento adicional; Es necesario preservar la calidad, seguridad y confiabilidad operativa del producto. Es de gran importancia elegir el separador magnético correcto, ya que puede afectar significativamente la efectividad general de la planta y un resultado exitoso, ya sea que se esté utilizando para la fabricación precisa de los alimentos o el procesamiento de minerales a gran escala.
Si es grave por lograr los mejores resultados, entonces es esencial trabajar estrechamente con un productor calificado de equipos magnéticos especializados. No olvide verificar que el imán esté configurado para su sistema transportador particular, propiedades del material y requisitos de procesamiento.
