Al reforzar el concreto, atar las barras de refuerzo de manera eficiente es crucial para la productividad y el costo. Las máquinas de atado automatizadas de barras de refuerzo pueden acelerar el proceso por 3-5 veces en comparación con los métodos manuales, lo que las hace ideales para grandes proyectos. Sin embargo, las herramientas manuales siguen siendo útiles para trabajos más pequeños, espacios estrechos o ubicaciones sin energía. Esta guía compara ambos métodos, ofreciendo información para ayudarlo a elegir la mejor opción para su proyecto.
Descripción general de las herramientas de atado de barras
Antes de sumergirnos en qué método de vinculación es mejor para sus necesidades, es importante comprender qué es el atado de la barra de barras, por qué es esencial para el concreto reforzado y cómo las diferentes herramientas han evolucionado para satisfacer las demandas de construcción modernas.
Definición de atado de barras en construcción de concreto reforzado

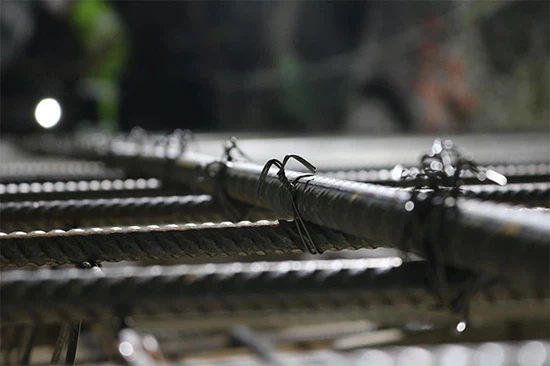

El atado de las barras asegura barras de acero que se cruzan con lazos de alambre para mantener su posición antes de verter concreto, asegurando la integridad estructural. El atado incorrecto puede cambiar el refuerzo, crear puntos débiles, reducir la capacidad de carga y aumentar los riesgos de agrietamiento. Los lazos adecuados son esenciales para una estructura de concreto duradera.
Paper de las herramientas de atado de barras en la integridad estructural
La fuerza de una estructura de concreto reforzada depende no solo del diseño, sino de qué tan bien se coloca y anclan la refuerzo. Las herramientas de atado de barras aseguran que las barras se mantengan bien juntas para que no se moverán bajo el peso del concreto húmedo o durante la vibración.
El uso de la herramienta correcta minimiza el riesgo de lazos sueltos o la tensión inconsistente, que puede crear puntos de estrés o deformación internos. Una corbata de barras bien ejecutada contribuye a una transferencia de carga perfecta a través de la estructura y una mejor resistencia contra las fuerzas de corte, tensión y compresión.
Tipos de herramientas de atado
Hay tres tipos principales de herramientas de atado de barras disponibles en la actualidad, y elegir la correcta depende del tamaño de su proyecto, los recursos laborales y el presupuesto:
Herramientas manuales:Estas son herramientas manuales básicas como alicates o trucos tipo gancho. Son simples, económicos y no requieren poder, pero exigen esfuerzo físico y requieren mucho tiempo. Ideal para pequeños trabajos o empatadas en el punto.
Herramientas semiautomáticas:Estos ofrecen una asistencia mecánica pero aún requieren un movimiento manual. Por ejemplo, las pistolas de acción giratoria que reducen la fatiga de la muñeca mientras aceleran el proceso. Son un puente entre la automatización completa y el trabajo manual.
Máquinas completamente automáticas:Estas herramientas neumáticas o con batería pueden completar un atado por debajo de un segundo con una envoltura consistente. Ideal para un trabajo repetitivo de atado a gran escala donde la velocidad y la uniformidad son clave. Aunque requieren una mayor inversión inicial, ahorran un tiempo y mano de obra significativos.
Evolución de las herramientas de atado en la construcción moderna
El atado de las barras de refuerzo ha evolucionado desde el parto manual, que depende de los movimientos de muñeca y la memoria muscular, a máquinas automatizadas modernas con velocidad mejorada, ergonomía y eficiencia de la batería. Con el aumento de los costos laborales y las regulaciones de seguridad, la mecanización ahora es esencial, reduciendo el tiempo de inactividad relacionado con la fatiga y la mejora de la calidad.
¿Qué es una máquina de atar de refuerzo?
En entornos de construcción de alto volumen, cada segundo cuenta. Es por eso que cada vez más profesionales recurren a las máquinas de atar barras de refuerzo, una herramienta que cambia el juego que automatiza una de las tareas más repetitivas y físicamente exigentes en el sitio: vinculando las intersecciones de barras de barras.
Cómo funcionan las máquinas de atado de barras de refuerzo automáticas
En esencia, una máquina de ataduras de refuerzo automatiza el proceso de envolver cable alrededor de las barras de referencia y retorciéndola firmemente para mantenerlos en su lugar. Cuando el operador coloca la nariz de la máquina sobre una junta de refuerzo y aprieta el gatillo, la herramienta dispensa automáticamente la cantidad correcta de cable de unión, la envuelve alrededor de las barras y la gira de forma segura en aproximadamente 0. 8 a 1.2 segundos.
Componentes principales
Para comprender cómo estas máquinas ofrecen tal eficiencia, descompongamos sus componentes clave:
Motor:Impulsa todo el proceso de atado, alimentando tanto la alimentación del alambre como el mecanismo de torsión. Los motores de alta calidad permiten una operación más rápida, más tranquila y más suave.
Sistema de alimentación de alambre:Automáticamente alimenta el cable de atado de un carrete a través de un conjunto de guías y boquillas. Algunos modelos avanzados pueden ajustar la longitud y la tensión del cable para diferentes diámetros de barra.
Mecanismo de empate:El mecanismo responsable de envolver y torcer el cable fuertemente alrededor de las barras. Asegura que la corbata sea fuerte, uniforme y rápida.
Tipos comunes
Existen varios tipos de máquinas de atado de refuerzo, cada una adecuada para diferentes condiciones de trabajo y ámbitos de proyectos:
Operado por la batería:Estas son las máquinas más comunes utilizadas en los sitios de construcción modernos. Son livianos, portátiles e inalámbricos, lo que permite a los trabajadores moverse libremente, y la mayoría de las máquinas pueden completar más de 2, 000 batidos con una sola carga.
Máquinas de atado neumático:Estos usan aire comprimido para alimentar el mecanismo de atado y son ideales para aplicaciones estacionarias, como yardas prefabricadas o líneas de fábrica. Ofrecen potencia constante pero requieren mangueras y compresores de aire.
Modelos de mano:Versiones compactas de máquinas automáticas, que a menudo pesan menos de 3 kg. Ideal para trabajos aéreos, espacios estrechos o forma vertical donde las herramientas más grandes serían engorrosas.

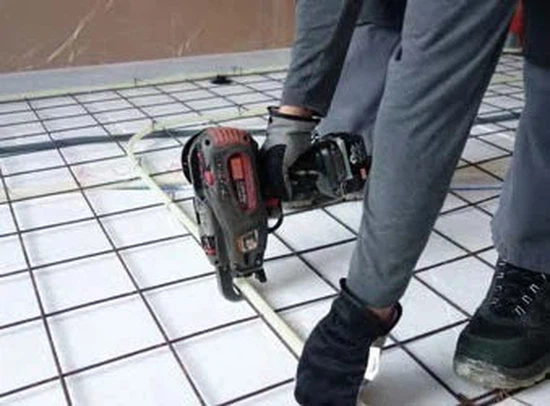

Aplicaciones en infraestructura a gran escala y compilaciones comerciales
Máquinas de atado de barras de refuerzo automáticasBrillar en entornos de alto volumen e intensivo en mano de obra. Piense en puentes, túneles, carreteras, edificios de gran altura o fabricación de concreto prefabricado. En tales escenarios, el atado manual simplemente no puede mantenerse al día sin costos de mano de obra excesivos o plazos extendidos.
¿Qué es una herramienta manual de atado de barras de refuerzo?
Antes de que la maquinaria avanzada se hiciera cargo, las herramientas manuales de atar de refuerzo eran el estándar en todos los sitios de construcción y en muchas situaciones, todavía lo son. Estas herramientas manuales pueden parecer simples en comparación con las máquinas automáticas de alta velocidad, pero no subestiman su importancia. Ofrecen versatilidad, asequibilidad y control completo, especialmente cuando trabajan en espacios confinados o en proyectos más pequeños.
Descripción de las herramientas manuales básicas utilizadas para atar barras de refuerzo
El atado manual de refuerzo generalmente involucra una o dos herramientas manuales:
Alicates o herramientas de liniero:Común en los EE. UU., Estos se usan para torcer el cable a mano después de envolverlo alrededor de la junta de refuerzo. Los alicates ofrecen más control pero requieren más esfuerzo.
Alambre de bobina y dispensadores:El cable de amarre generalmente se transporta en un dispensador montado en la correa o simplemente se envuelve alrededor de una mano. Los trabajadores cortan o tiran longitudes de alambre manualmente para atar.
Estas herramientas son económicas y ampliamente disponibles, pero dependen en gran medida de la técnica, la velocidad y la resistencia del operador.
Técnicas de atado
El atado manual ofrece la flexibilidad de usar varias técnicas dependiendo del tipo de refuerzo y requisitos estructurales:
Snap Tie (envoltura simple):Una envoltura rápida de un solo bucle alrededor de la intersección, torcido hasta que esté seguro. Es rápido pero no es ideal para zonas de carga estructural.
Saddle Tie:El cable se cruza sobre las barras superior e inferior, proporcionando más estabilidad que una corbata rápida. Común en el trabajo de losa.
Figura y ocho:Forma un bucle en forma de "8" alrededor de las barras. Ofrece fuerza de contención adicional y es útil en áreas sujetas a vibraciones o movimiento.
Empate de doble bucle:Dos bucles se torcen simultáneamente para la máxima fuerza a menudo utilizada en zonas sísmicas o áreas altamente estresadas.
Los trabajadores calificados pueden realizar estas tareas en cuestión de segundos, pero la consistencia varía con la fatiga y la fuerza de las manos.
Las herramientas de atado manuales se usan más comúnmente en:
Construcción residencial (por ejemplo, entradas, patios, casas unifamiliares).
Atacamiento de manchas en proyectos de reparación o modernización.
Ubicaciones apretadas o incómodas donde las máquinas grandes no pueden caber.
Proyectos con limitaciones presupuestarias que no pueden justificar el costo de los equipos automatizados.
Comparación de velocidad y productividad
Ya sea que esté corriendo para completar un vertido comercial de losa o tratando de cumplir con los plazos del proyecto municipal, la productividad es importante. Es por eso que comprender la diferencia de velocidad entre el atado manual de las máquinas y las máquinas automáticas es esencial al elegir sus herramientas.
Velocidad de atado: máquina (empates por segundo) frente a manual (empates por minuto)
Un trabajador experto que usa una herramienta manual de atado de barras de refuerzo puede completar 2 0 - 30 empates por minuto (8, 000 - 10, 000 diariamente en condiciones ideales), dependiendo de la fatiga y la complejidad. Por el contrario, una máquina de ataduras automáticas de barras opera a 0.8–1.2 segundos por empate, logrando 50–75 empates por minuto (25, 000 - 30, 000 diariamente) con una tensión física mínima. Las máquinas también aseguran la consistencia en la opresión y el posicionamiento, no afectados por la fatiga o el clima. En general, la automatización ofrece una productividad 2.5–3 veces mayor que los métodos manuales.
Análisis de salida: trabajadores con máquinas vs sin
Imagine un equipo de cinco trabajadores que atan las barras de refuerzo manualmente. A plena eficiencia, podrían lograr 40, 000 a 50, 000 en un día. Pero esos números vienen con un costo: fatiga de muñeca, ritmo desacelerado después del almuerzo y mayores posibilidades de lazos inconsistentes al final del día.
Ahora, imagine al mismo equipo que usa dos o tres máquinas de atado de barras de refuerzo. Cada operador puede centrarse en colocar la máquina y tirar del gatillo, mientras que otros administran carretes de alambre o diseño de barra. En este escenario, puede esperar:
60, 000 a 80, 000 lazos por día, con menos trabajadores.
Errores reducidos y reelaboración debido a una tensión consistente.
Plazos del proyecto más cortos y menores costos laborales.
Aún más importante, reduce la fatiga de los trabajadores, lo que no solo ayuda a mantener una producción constante, sino que también reduce el riesgo de lesiones en el sitio de trabajo.
Consumo de cables y eficiencia del material
Al elegir métodos de vinculación de barras, la eficiencia del consumo de cables afecta significativamente los costos, especialmente en proyectos de alto volumen.
Diferencia en el uso de cables por empate entre el atado automático y el manual
Las máquinas de atado automáticas de barras de refuerzo reducen los desechos de alambre en un 40-50% en comparación con el atado manual, ya que median y usan con precisión la cantidad requerida (15–20 cm por empate). En contraste, el atado manual se basa en la sensación, a menudo utilizando 25-35 cm por empate debido a la inconsistencia y la exageración. Más de 10, 000 lazos, lo que resulta en un ahorro significativo de materiales.
Compatibilidad de diferentes tipos de alambre
NegroAnnealedWira: La opción más común y rentable. Suave, flexible y fácil de torcer, ideal para la mayoría de las aplicaciones generales.
GalvanizadoWira:Recubierto para resistir la corrosión, a menudo usado en proyectos marinos o al aire libre. Algunas máquinas requieren ajustes de alimentación especiales o configuraciones de tensión.
InoxidableSteelWira:Para entornos de alta corrosión como instalaciones de aguas residuales o construcción costera. Es más fuerte pero también más caro, por lo que el uso preciso se vuelve aún más crítico.
Antes de seleccionar su cable, verifique siempre las especificaciones del fabricante. No todas las máquinas están optimizadas para los tipos de alambre de alto nivel o recubierto, y el uso de alambre incompatible puede aumentar el desgaste o causar problemas de alimentación.
Impacto del uso eficiente del cable en los costos de materiales a largo plazo
Desglosemos esto con un ejemplo simple:
Manual atado usando 30 cm por empate × 10, 000 atadas=3, 000 de alambre de cable
Atatamiento automático usando 18 cm por empate × 10, 000 atadas=1, 800 metros de alambre
Esa es una reducción del 40% en el uso de cables para el mismo número de lazos. Si está utilizando alambre de acero galvanizado o de acero inoxidable premium, esa reducción afecta directamente su presupuesto de material.
En resumen, cuanto más consistente sea su proceso de vinculación, más predecible y eficiente será su uso de material. Esa es una razón por la cual muchos contratistas ven la eficiencia del cable como un factor de ROI oculto al cambiar a herramientas automáticas de vinculación.
Consideraciones de durabilidad y mantenimiento
No importa cuán avanzada o asequible sea una herramienta, su valor radica en un rendimiento constante con el tiempo. Ya sea que elija un nivel de refuerzo manual o una máquina automática, considere la durabilidad, las necesidades de mantenimiento y el tiempo de inactividad para establecer expectativas realistas para el uso a largo plazo.
Vida de vida de las máquinas de atado frente a las herramientas manuales
Las herramientas manuales de atado de barras de refuerzo como ganchos y alicates son años simples y duraderos, años duraderos con un cuidado mínimo si están protegidas de la humedad, el óxido y el impacto. Aunque propensos al error humano, rara vez fallan mecánicamente. Por el contrario, los niveles automáticos de refuerzo tienen piezas más complejas, pero están construidos para condiciones difíciles. Una máquina de calidad puede durar 3 - 5+ años con un mantenimiento adecuado, a menudo logrando 100, 000+ los principales servicio antes del servicio importante. La longevidad depende en gran medida del uso correcto y el mantenimiento regular.
Puntos de falla comunes y cómo atenderlos
Cada herramienta tiene sus puntos débiles. Esto es lo que necesitas ver:
Mecanismo de alimentación de alambre:Con el tiempo, el polvo, los restos de alambre o la desalineación pueden hacer que el cable se alimente de manera incorrecta. La limpieza y la calibración regulares ayudan a prevenir mermeladas.
Sistema de engranaje de torsión:Los engranajes internos que giran el cable bajo el par alto pueden desgastarse. La lubricación y el reemplazo ocasional son esenciales.
Disparador y sensor:Para las máquinas automáticas, los interruptores de gatillo y los sensores de unión pueden perder sensibilidad. Asegúrese de que se verifiquen durante el servicio de rutina.
Cuchillas o cortadores:Estos opacos con uso y deben estar afilados o reemplazados para mantener lazos limpios.
Riesgos de mermelada de alambre, duración de la batería y uso de herramientas
Las mermeladas de alambre son la frustración más común con las máquinas automáticas. Normalmente ocurren cuando:
Se usa el cable incorrecto.
El carrete se carga de manera incorrecta.
El polvo o el óxido se acumulan dentro del canal de alimentación.
Limpiar una mermelada generalmente toma de 2 a 5 minutos, pero la limpieza constante y el uso de alambre de alta calidad puede reducir este riesgo.
Finalmente, tenga en cuenta que el desgaste de la herramienta, las narices y los motores de accionamiento están sujetos a desgaste y deben inspeccionarse semanalmente para obtener signos de fatiga o grietas.
Las mejores prácticas del programa de mantenimiento
Para aprovechar al máximo su inversión, siga estas mejores pero efectivas prácticas:
Diariamente: limpie la herramienta después de usar; Verifique la alineación del cable y la carga de la batería.
Semanal: Inspeccione el sistema de alimentación, los sensores y las piezas móviles para la acumulación o el daño.
Monthly: lubricar componentes del engranaje; Inspeccione el mecanismo de giro y los cortadores.
Quarterly: reemplace las piezas desgastadas y realice una limpieza completa; Horario de uso de registro para el seguimiento del servicio.
Al seguir un programa de mantenimiento proactivo, extenderá la vida útil de su máquina, evitará averías inesperadas y mantendrá a su equipo productivo.
Escenarios de aplicación
Saber cuándo usar una máquina de atado de barras y cuándo seguir con las herramientas manuales puede afectar significativamente su flujo de trabajo, rentabilidad y productividad de la tripulación. Exploremos los escenarios de aplicación más comunes y lo ayudemos a hacer coincidir la herramienta adecuada con el trabajo adecuado.
Proyectos ideales para máquinas:Cuadrículas de refuerzo a gran escala, patios prefabricados
Las máquinas de atado automáticas de barras de refuerzo están diseñadas especialmente para tareas de atado repetitivas de alto volumen. Si está trabajando en un proyecto que involucra miles de intersecciones: piense en mazos de puentes, losas de piso de gran altura, estacionamientos, túneles o máquinas de producción de paneles prefabricados son una inversión inteligente.
Proyectos adecuados para el manual:Cimientos simples, reparaciones y áreas de acceso ajustado
Las herramientas manuales de atado de barras de refuerzo aún juegan un papel importante en los trabajos donde la precisión, la flexibilidad o la movilidad son más importantes que la velocidad.
Enfoque híbrido:Combinando ambos métodos para un rendimiento óptimo
Los contratistas más inteligentes utilizan una estrategia híbrida: máquinas para el trabajo principal de losa y herramientas manuales para zonas detalladas, barras verticales o retoques finales.
Tener ambas opciones disponibles asegura que su equipo pueda adaptarse a cualquier situación en el sitio sin demora o compromiso.
Resumir
Elegir entre una máquina de atar de refuerzo y una herramienta manual implica velocidad, eficiencia, ahorro de materiales y estrategia de mano de obra. Las máquinas automáticas se unen más rápido, usan un 40% menos de alambre y reducen la fatiga, ideal para proyectos a gran escala. Las herramientas manuales son rentables y se adaptan a espacios ajustados o pequeños trabajos. Un enfoque híbrido a menudo optimiza la flexibilidad y el ROI al equilibrar las necesidades del proyecto.
