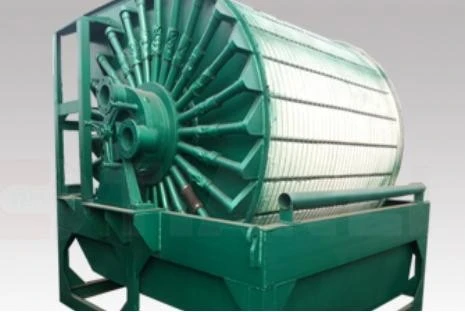

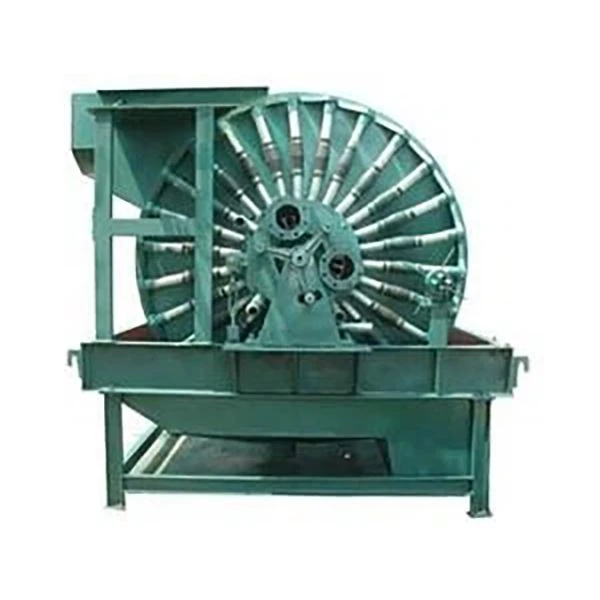

Separador magnético permanente CYW sin agua Descripción
Esta máquina es un filtro de imán permanente de vacío externo cilíndrico con alimentación superior. Es principalmente adecuado para deshidratar partículas más gruesas y materiales magnéticos fuertes.
El interior del cilindro está equipado con un sistema de imán permanente de ferrita de estroncio, que puede promover la rápida adsorción de partículas magnéticas a la superficie de la tela filtrante. El filtro magnético se utiliza principalmente para deshidratar lodos de concentrado de minerales magnéticos fuertes de grano grueso. Dado que se alimenta desde la parte superior, el efecto de la estratificación de los concentrados según el tamaño de las partículas en la torta de filtración es más prominente. Cuando el concentrado magnético forma una torta de filtración, las partículas se ven afectadas al mismo tiempo por la fuerza magnética de la gravedad. El concentrado de grano grueso se mueve hacia la tela filtrante más rápido que el concentrado de grano fino, y las partículas finas primero entran en contacto con la tela filtrante, por lo que la torta de filtración tiene buena permeabilidad al aire y las partículas magnéticas en la suspensión se distribuyen radialmente en la tela filtrante. superficie del cilindro bajo la atracción magnética y produce agitación magnética debido al cambio de polaridad magnética, lo que hace que la torta de filtración sea fácil de deshidratar. Las condiciones favorables hacen que la torta de filtración sea espesa y permeable al aire, lo que mejora significativamente la productividad. En comparación con el filtro de vacío cilíndrico de la misma especificación, su eficiencia aumenta más de tres veces.
El coeficiente de magnetización específico de las partículas sólidas en la suspensión de esta máquina no es inferior a 3000x10-6 cm3/g, y el tamaño de partícula es 0,15-0.18 mm. La concentración de alimento es del 60 por ciento.
Separador magnético permanenteParámetros
| Modelo | CYW-3 | CYW-5 | CYW-8 | CYW-12 | CYW-20 | |
| Área de filtro (m2) | 3 | 5 | 8 | 12 | 20 | |
| Tambor | Diámetro (mm) | 1600 | 2000 | |||
| Longitud (mm) | 700 | 900 | 1400 | 2000 | 2650 | |
| Velocidad de rotación (r/min) | 0.5-2.0 | |||||
| Vacío requerido (Kpa) | 60-80 | |||||
| Volumen de bombeo de aire (m2/min.m2) | 0.5-2.0 | |||||
| Requiere presión de explosión (Kpa) | 10-30 | |||||
| Volumen de aire (m3/min.m2) | 0.1-0.5 | |||||
| Intensidad magnética superficial (mT) | 87 | |||||
| Concentración de alimento (porcentaje) | Mayor o igual a 60 | |||||
| La capacidad máxima de producción-200 malla representa el 60 por ciento (t/h) | 6-9 | 14-18 | 22-43 | 33-65 | 54-108 | |
| Humedad de la torta de filtro (porcentaje) | 8-10 | |||||
| Tamaño (mm) | 1895×2506×2087 | 2110×2775×2500 | 2610×2905×2500 | 3210×2905×2500 | ||
| Peso (t) | 3.27 | 3.94 | 4.76 | 5.42 | 7.9 | |
| Motor | Modelo | YL100L-6 | Y112M-6 | Y132M-6 | ||
| Potencia (kilovatios) | 2.2 | 3 | 4 | |||
| Velocidad de rotación (r/min) | 940 | 960 | ||||

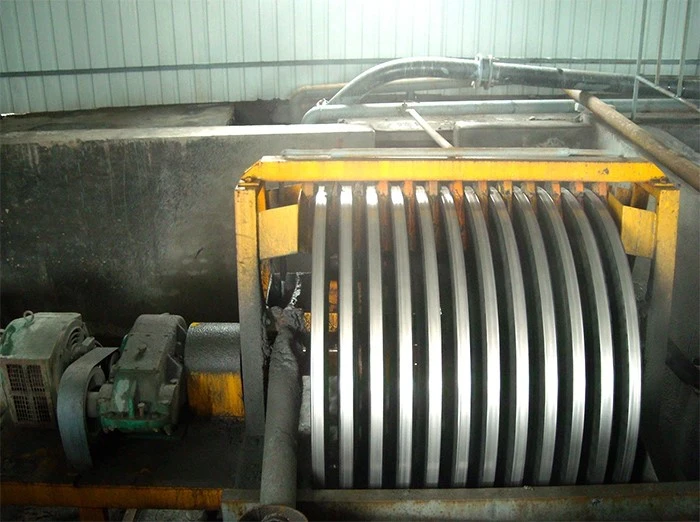

Aplicación del separador magnético permanente CYW
La máquina de descarga y recuperación sin agua de la serie CYW se utiliza ampliamente en la recuperación y el desarrollo de materiales magnéticos de alta eficiencia en los lodos de desechos descargados por la metalurgia, la minería, los metales no ferrosos, el oro, los materiales de construcción, la energía, el carbón y otras industrias, y el carbón. planta de lavado, acería (escoria siderúrgica), planta de sinterización, etc.
Servicio
1. Le ofreceremos un proyecto de separador de hierro adecuado de acuerdo con su material y entorno de trabajo para su referencia.
2. Podemos realizar la prueba para confirmar el efecto de separación del hierro de forma gratuita.
