Los separadores de rejilla magnética, también llamados imanes de tolva o imanes de rejilla o imanes de tolva, proporcionamos imanes de rejilla de tierras raras y cerámica. Puede separar el metal suelto de hierro en cajones, contenedores de basura, tolvas, tolvas, tolvas y conchas redondas.

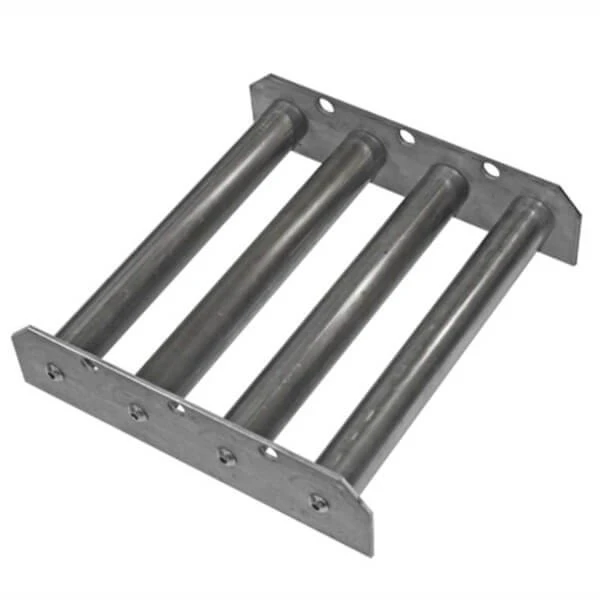

Rejilla magnética de serie cuadrada:
| Artículo | Un | B | H | Bares | peso (kg) |
| MG10/10S | 100 | 100 | 40 | 2 | 1 |
| MG15/15S | 150 | 150 | 40 | 3 | 2.2 |
| MG20/20S | 200 | 200 | 40 | 4 | 3.7 |
| MG25/25S | 250 | 250 | 40 | 5 | 5.5 |
| MG30/30S | 300 | 300 | 40 | 6 | 8 |
| MG35/35S | 350 | 350 | 40 | 7 | 10 |
| MG40/40S | 400 | 400 | 40 | 8 | 13.5 |
| MG45/45S | 450 | 450 | 40 | 9 | 17 |
| MG50/50S | 500 | 500 | 40 | 10 | 20.5 |
Rejilla magnética de serie redonda:
| Artículo | Diámetro | H | Bares | peso (kg) |
| MG-R100 | 100 | 40 | 2 | 0.9 |
| MG-R150 | 150 | 40 | 3 | 1.5 |
| MG-R200 | 200 | 40 | 4 | 2.5 |
| MG-R250 | 250 | 40 | 5 | 3.7 |
| MG-R300 | 300 | 40 | 6 | 5.5 |
| MG-R350 | 350 | 40 | 7 | 7.5 |
| MG-R400 | 400 | 40 | 8 | 10 |
| MG-R450 | 450 | 40 | 9 | 12.3 |
| MG-R500 | 500 | 40 | 10 | 15.5 |
Funciones:
1. El material del estante y la tubería es acero inoxidable SS304 o SS316L, que es resistente a la corrosión y libre de contaminación.
2. El marco magnético estándar se compone de un marco de metal y una barra magnética de 25 mm de diámetro dispuesta a una distancia de 50 mm del centro, y luego fijada o ensamblada por tornillos.
3. La superficie se puede pulir para cumplir con los requisitos del nivel de uso de alimentos o medicamentos.
4. Temperatura de trabajo estándar ≤80 ° C, bajo requisitos especiales, la temperatura máxima de trabajo puede alcanzar los 350 ° C.
5. Tipo ordinario, tipo fácil de limpiar, con deflector o tipo deflector, cuadrado, redondo y otras especificaciones especiales requeridas por los clientes están disponibles.
Áreas de aplicación:
El marco magnético se instala o simplemente se coloca en el almacenamiento, la caja de cajones, la tolva y otros lugares, que se utilizan para capturar y eliminar limaduras de hierro, piezas de hierro y otras sustancias metálicas. Para aplicaciones de materiales de alto desgaste, se requiere una mención especial.

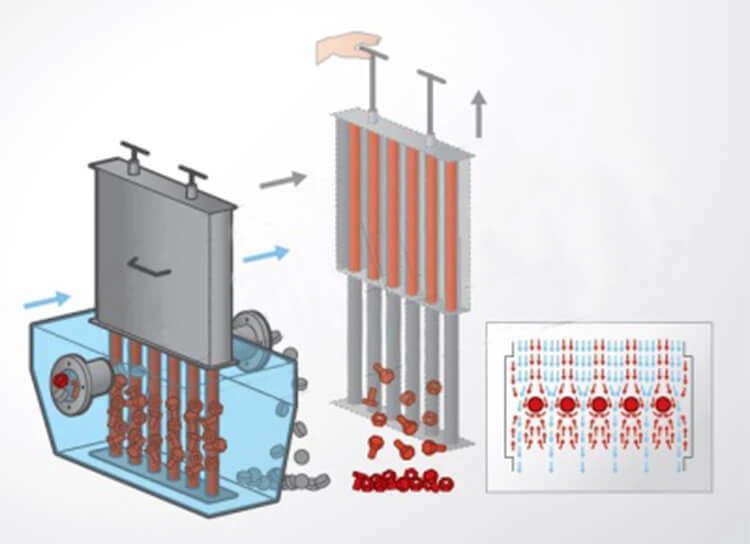

Los elementos básicos del separador de rejilla magnética en la carcasa son una o dos filas de rejillas magnéticas (que consisten en tubos de acero inoxidable). Mientras que el material fluye sobre los tubos magnéticos, un campo magnético muy fuerte (generado por los imanes de neodimio NdFeB dentro de los tubos) atrapa todas las partículas metálicas en la superficie de los tubos. Las rejillas magnéticas dentro de la carcasa se colocan una encima de la otra y el conjunto superior de tubos consiste en uno sin cámara. El tamiz de rejilla, creado de esta manera, está en contacto muy intensivo con el material que fluye, puede capturar incluso las impurezas ferromagnéticas más pequeñas y garantiza una eficiencia de separación extremadamente alta. Los contaminantes metálicos capturados se empujan a la parte inferior del tubo, donde están fuera de contacto con el flujo del producto, lo que evita el lavado de nuevo en el material limpio.
¿Necesitas comprobar la fuerza de tu imán? Vea el vídeo del kit de prueba de tracción GME. Le guiará paso a paso a través de nuestro procedimiento de inspección de imanes. Si necesita otra ayuda, puede ponerse en contacto con nosotros directamente para obtener información más detallada sobre el soporte magnético.
