Instalar un imán de banda transversal no consiste solo en colocar un imán encima de un transportador. La instalación afecta directamente la capacidad del sistema para eliminar metales atrapados del flujo de material. En muchos casos, el rendimiento deficiente de la separación se debe a problemas de instalación más que al imán en sí. Los pequeños detalles de configuración pueden marcar una diferencia notable.
Si la altura de la suspensión es incorrecta, es posible que el campo magnético no llegue lo suficientemente profundo a la carga. Si el ancho o la posición del imán no coinciden con el transportador, las partículas metálicas pueden pasar sin ser capturadas. Estos problemas suelen aparecer después de cambios en la velocidad del transportador, la profundidad del material o el diseño de la planta.
Comprender algunos factores clave de instalación puede ayudarlo a mejorar la eficiencia de la recuperación, reducir las fugas de metal y mantener el sistema funcionando de manera más consistente con el tiempo.

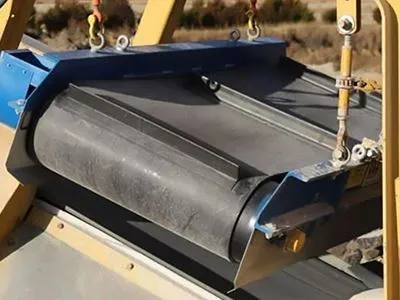

¿Qué es un imán de banda transversal?
Un imán cruzado, también llamado imán sobre banda, es un-separador magnético autolimpiante instalado encima de una cinta transportadora para eliminar automáticamente los metales ferrosos atrapados en los flujos de materiales en movimiento. Se utiliza comúnmente en industrias como la de reciclaje, minería, agregados, procesamiento de madera y manipulación de materiales a granel.
El sistema está montado sobre el transportador, de ahí el nombre.
Autolimpieza del separador magnético-
Enviar consulta ahora
Autolimpieza del separador magnético-
Enviar consulta ahora
Un imán de banda cruzada típico incluye un bloque magnético, una banda autolimpiante, rodillos y un marco de soporte. A medida que el material pasa por debajo, el campo magnético elimina los contaminantes ferrosos del flujo del producto. Luego, la cinta auto-limpiadora transporta el metal capturado fuera del transportador y lo descarga a un lado durante la operación continua.
Los imanes de banda transversal se utilizan a menudo como sistemas de protección en líneas de procesamiento. Al eliminar el metal no deseado antes de que llegue a los equipos posteriores, ayudan a reducir los daños en los equipos, evitan interrupciones en el procesamiento y mejoran la calidad del material.
Por qué es importante una instalación correcta
La instalación correcta de un imán de banda cruzada afecta a algo más que la simple eliminación de metal. La forma en que se coloca el sistema sobre el transportador influye directamente en el rendimiento de la recuperación, el funcionamiento de la correa y la estabilidad general del proceso.
Eficiencia de recuperación
Un imán de banda cruzada funciona mejor cuando el campo magnético está correctamente alineado con el flujo de material. Si la altura de la suspensión es demasiado alta o la posición está descentrada-, es posible que algo de metal ferroso pase sin ser capturado.
Incluso un imán potente puede perder eficacia si la instalación no se adapta a las condiciones del transportador. La profundidad del material también importa. Una carga gruesa puede reducir la profundidad con la que llega el campo magnético al flujo del producto.
Rendimiento del transportador y de la banda
La instalación también afecta el funcionamiento de la cinta transportadora y{0}}autolimpiante durante el uso continuo. Si el área de descarga es demasiado pequeña o la alineación es incorrecta, es posible que el metal capturado no se elimine correctamente de la correa. Con el tiempo, esto puede provocar acumulación, desgaste desigual de la correa o funcionamiento inestable.
Consideración n.° 1: altura de la suspensión
La altura de la suspensión es uno de los factores más importantes al instalar un imán de correa cruzada. Incluso si el imán en sí es lo suficientemente fuerte, el rendimiento de separación puede disminuir rápidamente si la distancia desde el transportador no es adecuada para el material que se está procesando.
Por qué la altura afecta el alcance magnético
El campo magnético se vuelve más débil a medida que aumenta la distancia. Si el imán de la correa transversal se monta demasiado alto por encima del transportador, es posible que el campo no llegue lo suficientemente profundo a la carga de material para levantar los contaminantes ferrosos de manera efectiva.
Esto es especialmente importante cuando la profundidad de la carga cambia durante la operación. Una capa de material gruesa puede reducir la facilidad con la que las piezas metálicas quedan expuestas al campo magnético. En estas situaciones, la distancia de trabajo real es mayor de lo que parece a primera vista.
Problemas causados por una altura incorrecta
Si la altura de la suspensión es demasiado alta, pueden pasar partículas metálicas más pequeñas sin ser capturadas. La eficiencia de recuperación generalmente cae primero en el caso de los contaminantes finos porque son más difíciles de extraer de las zonas más profundas del flujo de material.
Montar el imán demasiado bajo crea diferentes problemas. El imán o la correa-autolimpiante pueden entrar en contacto con trozos grandes de material, lo que puede provocar daños en la correa, funcionamiento inestable o acumulación de material alrededor del sistema. El espacio libre importa tanto como la fuerza magnética.
Ajuste de altura para diferentes materiales
Diferentes materiales requieren diferentes alturas de instalación. Los materiales livianos con una carga poco profunda a menudo se pueden procesar con una mayor distancia de suspensión, mientras que los materiales densos o pesados pueden requerir que el imán se coloque más cerca del transportador.
La velocidad del transportador y el tamaño del metal atrapado también afectan la configuración. Las piezas de metal más grandes son más fáciles de capturar a distancia, mientras que los contaminantes más pequeños generalmente requieren un campo más intenso y un espacio de trabajo más corto.
Consideración n.° 2: ancho del imán versus ancho del transportador
La altura correcta de la suspensión no garantiza la recuperación total del metal. La relación entre el ancho del imán y el ancho del transportador también afecta la cantidad del flujo de material que realmente cubre el campo magnético durante la operación.
Hacer coincidir el ancho del imán con el ancho del transportador
Un imán de banda transversal debe adaptarse adecuadamente al ancho del transportador y a la carga de material. Si el área magnética es demasiado estrecha, es posible que el metal cerca de los bordes del transportador no quede expuesto a suficiente fuerza magnética para ser capturado de manera efectiva. Este problema se vuelve más notorio cuando el material se distribuye de manera desigual a lo largo de la banda.
En algunas plantas, el transportador puede actualizarse o ampliarse mientras el imán de la correa transversal original permanece en su lugar. Incluso si el imán todavía está funcionando, es posible que la cobertura magnética ya no coincida con las condiciones del transportador.
Los transportadores más anchos a menudo requieren imanes más grandes o diferentes posiciones de instalación para mantener un rendimiento de separación constante.
Área de descarga y trayectoria del material
La zona de descarga es otra parte de la instalación que muchas veces se pasa por alto. Una vez que el metal ferroso se levanta del transportador, necesita suficiente espacio para separarse limpiamente del flujo principal de material.
Si la ruta de descarga está demasiado cerca del transportador o bloqueada por estructuras circundantes, el metal capturado puede volver a caer sobre la cinta en lugar de descargarse adecuadamente.
La trayectoria del material también cambia con la velocidad del transportador y el tamaño del metal. Las piezas más grandes generalmente se separan más fácilmente, mientras que los contaminantes más pequeños o livianos pueden seguir el flujo de material por más tiempo antes de abandonar el campo magnético.
Consideración n.° 3: Posicionamiento del imán sobre el transportador
Incluso cuando la altura de la suspensión y el ancho del imán son correctos, el posicionamiento aún afecta la eficiencia con la que un imán de banda transversal elimina el metal ferroso del transportador. Pequeñas diferencias de alineación pueden cambiar la forma en que el campo magnético interactúa con el flujo de material durante la operación.
Posicionamiento de la línea central
El área central de un imán de banda transversal suele proporcionar el campo magnético más fuerte y estable. Debido a esto, el imán debe estar alineado lo más cerca posible del centro del transportador y del flujo principal de material.
Si el flujo de material se concentra más en un lado de la correa, es posible que sea necesario ajustar ligeramente la posición para que coincida con las condiciones operativas reales.
El objetivo es colocar la parte más fuerte del campo magnético donde se espera que pase la mayor cantidad de metal atrapado.
Efectos de la instalación fuera del centro-
Cuando un imán de banda transversal se instala demasiado hacia un lado, la cobertura magnética a lo largo del transportador se vuelve desigual. Un lado puede recibir una fuerte exposición magnética, mientras que el lado opuesto experimenta un rendimiento de separación más débil. Esto puede provocar resultados de recuperación inconsistentes con el tiempo.
Las partículas ferrosas más pequeñas suelen ser las primeras en verse afectadas porque requieren una mayor exposición al campo para liberarse de la carga de material. En algunos casos, los operadores pueden asumir que la fuerza del imán ha disminuido cuando el problema real es la alineación de la instalación.
Posicionamiento y dirección del flujo de material
La dirección del flujo de material también afecta la forma en que se debe colocar el imán. La velocidad del transportador, la forma de la carga y la dirección de la descarga influyen en cómo se mueve el metal a través del campo magnético antes de que ocurra la separación.
Una configuración estable debería permitir que el metal capturado se aleje limpiamente del flujo principal de producto sin interferencia de las estructuras circundantes o del material que regresa.
El posicionamiento no se trata solo de dónde se ubica el imán sobre el transportador. También se trata de cómo funciona todo el camino de separación durante el funcionamiento continuo.
Errores de instalación comunes que se deben evitar
Incluso un imán de banda transversal seleccionado correctamente puede perder eficiencia si se pasan por alto los detalles comunes de la instalación. Muchos problemas de rendimiento-a largo plazo están relacionados con cambios en el sistema transportador y no con el imán en sí.
Ignorar los cambios del transportador
Las condiciones del transportador a menudo cambian con el tiempo. La velocidad de la cinta puede aumentar, el ancho del transportador puede modificarse o la carga de material puede volverse más profunda que antes. Si la posición original del imán y la altura de la suspensión no se ajustan después de estos cambios, el rendimiento de recuperación puede disminuir gradualmente.
En algunos casos, el imán sigue funcionando normalmente, pero las condiciones de trabajo ya no son las mismas que cuando se instaló por primera vez.
Falta de espacio de mantenimiento
El espacio de mantenimiento es otro detalle que en ocasiones se ignora durante la instalación. Si el imán de la correa transversal se monta demasiado cerca del equipo circundante o de soportes estructurales, la limpieza y la inspección se vuelven más difíciles.
El acceso limitado también puede afectar el seguimiento de la correa y el rendimiento de descarga durante la operación. Un sistema que es difícil de mantener generalmente se vuelve más difícil de operar de manera consistente con el tiempo.
Carga de material desigual
Una carga de material desigual puede reducir la consistencia de la separación en todo el transportador. Cuando la mayor parte del material fluye a través de un lado de la correa, es posible que el campo magnético no se utilice de manera uniforme en toda el área de trabajo. Esto puede provocar la pérdida de contaminantes y resultados de recuperación inestables, especialmente cuando se mezclan partículas ferrosas más pequeñas en la corriente de material.
Lista de verificación de instalación de imanes de banda cruzada
Antes de comenzar la operación, es útil revisar varios puntos clave de instalación para asegurarse de que el imán de la correa transversal coincida correctamente con el transportador y las condiciones del material. Pequeños ajustes durante la instalación pueden mejorar-el rendimiento de la separación a largo plazo y reducir los problemas operativos posteriores.
| Artículo de instalación | Qué comprobar |
|---|---|
| Altura de suspensión | El imán está instalado a la distancia de trabajo correcta del transportador. |
| Coincidencia de ancho del transportador | La cobertura magnética es adecuada para todo el ancho del transportador. |
| Posicionamiento del imán | El imán está alineado con el centro del flujo de material. |
| Área de descarga | Suficiente espacio para que el metal retirado se descargue limpiamente |
| Profundidad de carga de material | La capa de material está dentro del alcance magnético efectivo. |
| Seguimiento de cinturón | La correa autolimpiante-funciona suavemente sin desviarse |
| Espacio libre estructural | Ninguna estructura cercana interfiere con la operación o el mantenimiento. |
| Cambios en el transportador | La instalación sigue siendo adecuada después de modificaciones de velocidad o ancho. |
Aplicaciones de imanes de banda cruzada en diferentes industrias
Los imanes de banda transversal se utilizan en muchas industrias, pero las condiciones de instalación no siempre son las mismas. El tipo de material, la velocidad del transportador y la profundidad de carga pueden afectar la forma en que se debe colocar el sistema sobre el transportador.
Reciclaje y procesamiento de chatarra
En las plantas de reciclaje, los flujos de materiales suelen ser desiguales e impredecibles. Los contaminantes ferrosos pueden variar desde pequeños fragmentos de metal hasta trozos de chatarra más grandes. Los imanes de banda transversal en estos entornos generalmente necesitan un posicionamiento flexible y suficiente espacio de descarga para manejar el flujo de material mezclado de manera consistente.
Minería y Agregados
Las operaciones de minería y agregados generalmente involucran materiales pesados y profundidades de carga más profundas. En estas condiciones, la altura de la suspensión se vuelve especialmente importante porque el campo magnético debe atravesar una capa más gruesa de material. El polvo, las vibraciones y el funcionamiento continuo también imponen mayores exigencias a la configuración general de la instalación.
Procesamiento de Madera y Biomasa
Las astillas de madera, la biomasa y materiales livianos similares a menudo se mueven a velocidades más altas en el transportador. Aunque la carga puede ser más ligera, los contaminantes ferrosos más pequeños aún pueden resultar difíciles de capturar si la posición del imán no se ajusta correctamente. Una instalación estable ayuda a mantener un rendimiento de separación constante sin interrumpir el flujo de material.
Conclusión
Instalar correctamente un imán de banda transversal no se trata solo de montar el equipo encima de un transportador. La altura de la suspensión, el ancho del imán y el posicionamiento afectan la eficiencia con la que se eliminan los contaminantes ferrosos durante la operación. Pequeñas diferencias en la instalación pueden provocar cambios notables en el rendimiento de la recuperación con el tiempo.
La mejor configuración depende de las condiciones de trabajo reales, incluido el tamaño del transportador, la profundidad de carga, el flujo de material y el entorno operativo. Un sistema que funciona bien en una aplicación puede requerir ajustes en otra línea de proceso.Gran tecnología magnéticaproporciona diferentes soluciones de imanes de banda transversal para industrias como el reciclaje, la minería, los agregados y el procesamiento de materiales a granel para adaptarse a diferentes condiciones de materiales y transportadores.
Preguntas frecuentes
P: ¿Puede un imán de banda transversal funcionar para diferentes sistemas transportadores?
R: A veces, pero no siempre. Los cambios en el ancho del transportador, la velocidad de la cinta o la profundidad de carga pueden afectar el rendimiento de la separación. Una configuración que funciona bien en un transportador puede no funcionar de la misma manera en otra línea.
P: ¿Se pueden personalizar los imanes de banda transversal para diferentes aplicaciones?
R: Sí. Factores como el ancho del transportador, la altura de la suspensión, el tipo de material y el entorno operativo pueden afectar el diseño. Las diferentes industrias a menudo requieren diferentes tamaños de imanes, configuraciones de correas y diseños de instalación.
P: ¿Pueden los imanes de banda transversal manejar materiales húmedos o pegajosos?
R: Sí, pero los materiales húmedos o pegajosos pueden afectar el rendimiento de la descarga y aumentar la acumulación de material alrededor del sistema. En estos entornos, el espacio libre para la instalación y el acceso para mantenimiento se vuelven más importantes.
P: ¿Un imán más fuerte es siempre la mejor opción?
R: No necesariamente. La fuerza del imán debe coincidir con las condiciones del transportador y el flujo de material. En algunos casos, la altura de la instalación, el posicionamiento o la distribución de la carga tienen un efecto mayor en el rendimiento que simplemente aumentar la fuerza magnética.
P: ¿Por qué a veces el metal vuelve a caer sobre el transportador después de ser capturado?
R: Esto suele ocurrir cuando el área de descarga es demasiado pequeña o la trayectoria de descarga no está alineada correctamente. La acumulación de material o una mala colocación también pueden interferir con la descarga limpia del metal.
P: ¿Pueden las condiciones de instalación afectar el desgaste del equipo?
R: Sí. Una mala alineación, un espacio libre insuficiente o la acumulación de material pueden aumentar la tensión en las correas, los rodillos y los componentes circundantes del transportador durante la operación-a largo plazo.
