Diferencias clave de diseño entre el separador de tambor húmedo y el separador de tambor seco - Conocimiento

La separación magnética parece sencilla desde fuera, sólo un tambor giratorio, ¿verdad? Pero esa no es toda la historia.

Pero en el momento en que se compara un separador de tambor húmedo y un separador de tambor seco, la máquina de "mismo-aspecto" se convierte en dos respuestas de ingeniería completamente diferentes.

La verdadera diferencia se reduce a una pregunta básica: ¿su material está húmedo o seco?

El estado del material (lecha o polvo) lo decide todo: la disposición de los imanes, el diseño de la carcasa, el método de alimentación, el estilo de descarga e incluso el coste de mantenimiento-a largo plazo.

En esta guía, analizaré las principales diferencias de diseño y mostraré los pros y los contras prácticos. Nuestro objetivo es brindarle la información sencilla que necesita para tomar una decisión inteligente para su operación.

Un separador magnético húmedoEs un equipo utilizado en la minería y el procesamiento de minerales. Utiliza un tambor giratorio que contiene potentes imanes para separar minerales magnéticos (como la magnetita) de materiales no-magnéticos en una suspensión líquida. A medida que el tambor gira dentro del tanque, las partículas magnéticas son atraídas hacia la superficie del tambor. Luego, estas partículas magnéticas se liberan en un área de descarga controlada, mientras que los materiales no-fluyen con la suspensión.

Wet Drum Separator

La mayoría de las unidades de tambor húmedo se dividen en tres estilos de flujo:

Concurrente (co-actual): el movimiento de alimentación y del tambor van en la misma dirección general. Ideal para altas tasas de recuperación cuando es necesario capturar casi todo el material magnético.

Contracorriente-: la lechada fluye en contra de la rotación del tambor. Esto le proporciona un concentrado más limpio y de mayor-calidad, pero podría manejar menos material.

Semi-contracorriente-: una opción equilibrada. Equilibra una recuperación decente con una buena calidad de concentrado, lo que la convierte en una opción popular y versátil.

Normalmente verás estas partes:

Tanque/baño: establece el nivel de lodo y la ruta de flujo.

Casco de tambor giratorio: la superficie donde se sostiene el material magnético.

Sistema magnético en el interior del bidón: controla la captura y liberación.

Configuración de descarga: raspador, divisor o zona de enjuague para dejar caer la fracción magnética.

Elija un separador de tambor húmedo cuando:

Su proceso ya está húmedo (el manejo de lodo es normal).

Necesita una captura estable de finas partículas magnéticas.

El control del polvo es importante y desea un área de trabajo más limpia.

Aspecto	Ventajas	Contras
Mejor tipo de alimentación	Lodo, minerales húmedos	Necesita manejo de agua
Estabilidad de separación	Flujo suave, resultados constantes	El tanque y las tuberías añaden complejidad
Enfoque de mantenimiento	Se pueden utilizar revestimientos de desgaste	La abrasión/corrosión puede ser un problema

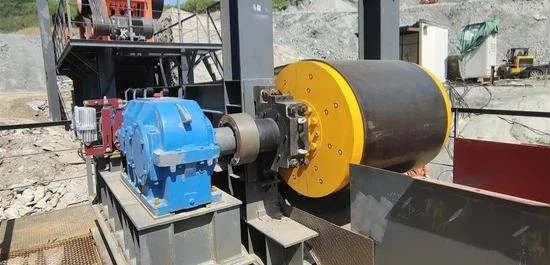

Un separador magnético de tambor seco es un dispositivo que utiliza un tambor giratorio para separar partículas magnéticas de polvos o gránulos secos. Inmediatamente notará su principal diferencia con los separadores húmedos: no utiliza agua en absoluto, sino aire como medio de separación. Su principio de funcionamiento es intuitivo y eficiente. El material se alimenta uniformemente sobre o cerca del tambor giratorio a través de un sistema de alimentación. Los potentes imanes fijos dentro del tambor atraen rápidamente partículas magnéticas (como impurezas de hierro) a su superficie. Mientras tanto, los materiales no-magnéticos caen naturalmente debido a la gravedad o son guiados a otro canal mediante deflectores inteligentemente ubicados, logrando así una separación automática y continua.

Dry Drum Separator

Normalmente verás:

Un solo-tambor: el caballo de batalla estándar para trabajos de separación sencillos.

Doble-tambor/multi-etapa: utiliza dos tambores en serie para una división más limpia, ideal para materiales complicados o necesidades de mayor pureza.

Tambor seco-de tierras raras: emplea potentes imanes para extraer partículas débilmente magnéticas que los tambores estándar podrían pasar por alto.

Un buen separador de tambor seco se basa en el control.

Sistema de alimentación: alimentador vibratorio o alimentador de cinta para mantener una capa uniforme

Acabado del casco del tambor: ayuda a reducir la adherencia y la acumulación de ciertos polvos.

Sistema magnético: configurado para retener el material magnético el tiempo suficiente para una descarga limpia.

Divisor y canales: ajusta el corte entre flujos magnéticos y no-magnéticos.

Gestión del polvo (opcional): conexión a caja o colector de polvo.

Un separador de tambor seco tiene sentido cuando:

Su línea está seca y agregar agua crearía pasos adicionales.

Quiere un uso sencillo en línea en transportadores.

Quiere evitar bombas de lodo, tanques y deshidratación.

Aspecto	Ventajas	Contras
Utilidades	Sin sistema de agua	Puede ser necesario controlar el polvo
Configuración de la planta	Sencillo y compatible-en línea	El polvo fino puede ser más difícil de manejar
Enfoque de mantenimiento	Sin corrosión por lodo	La acumulación puede requerir limpieza

Dimensión	Separador de tambor húmedo	Separador de tambor seco
Estructura y circuito magnético	Un conjunto magnético sellado y hermético que funciona sumergido en un tanque de lodo.	Un conjunto magnético abierto o protegido contra el polvo-que funciona en un medio aéreo.
Compatibilidad (material y proceso)	Requiere lechada. Ideal para procesos húmedos como procesamiento de minerales o reciclaje con líneas de lavado.	Requiere polvos/gránulos secos. Ideal para procesos secos como cemento, productos químicos o manipulación de granos.
Precio y costo total de propiedad	Es común un costo inicial más alto del equipo y se deben tener en cuenta las bombas, las tuberías, los sistemas de drenaje y tratamiento de agua.	Lo típico es un costo inicial más bajo del equipo, pero se debe tener en cuenta el costo de los sistemas de recolección de polvo y los sopladores.
Instalación y montaje	Como instalar una pequeña estación de bombeo: requiere conexiones de tuberías y ajuste del nivel y flujo de lodo para evitar fugas.	Como instalar un componente del transportador: requiere ajuste del alimentador, posicionamiento del divisor y conductos de conexión.
Mantenimiento y confiabilidad	Principalmente combate la abrasión y la corrosión. Requiere controles periódicos de revestimientos de desgaste, sellos y prevención de obstrucciones.	Principalmente combate el polvo y la acumulación. Requiere limpieza interna periódica, revisiones del filtro de polvo y mantener limpios los divisores.

Elegir el separador de tambor adecuado no tiene por qué ser complicado. Resuelva estas preguntas clave paso a paso.

Comience con lo básico. ¿Su material es una lechada húmeda o un polvo seco? Este es su primer y más importante filtro.

A continuación, considere el tamaño de las partículas. Los tambores húmedos suelen manejar mejor las partículas finas. Los tambores secos destacan por sus gránulos-más gruesos y de flujo libre.

¿Cuál es tu objetivo? Sea específico.

¿Es de alta recuperación-capturar cada partícula de material magnético de un flujo de residuos?

¿O es alta pureza limpiar un producto valioso eliminando pequeños restos de metal?

Un tambor de una sola-etapa puede ser suficiente para una extracción sencilla. Para una mayor pureza o recuperación de magnetismo débil, probablemente necesitarás una configuración de tierras raras o de múltiples-etapas-.

Mire el diseño de su planta. Un bidón húmedo necesita espacio para su tanque, bombas y tuberías. También necesitarás una fuente de agua y un desagüe.

Un tambor seco necesita espacio libre para la alimentación y conexiones a un recolector de polvo. Verifique si tiene los servicios públicos (agua o aire comprimido) y el espacio que requiere cada tipo.

Piense más allá del precio del equipo. Los sistemas húmedos pueden agregar bombas y deshidratación. Los sistemas secos pueden necesitar recolección de polvo y un mejor control de la alimentación. Su costo real es lo que gasta para mantener la producción en funcionamiento.

Elija la opción que su equipo pueda mantener bien. Las líneas húmedas se ocupan del desgaste y la corrosión. Las líneas secas se ocupan del polvo y la acumulación. Si el tiempo de actividad es lo más importante, elija el diseño que le brinde el menor riesgo de limpieza o paradas no planificadas.

En resumen, un tambor húmedo es una unidad de procesamiento de lodos, mientras que un tambor seco es un módulo de clasificación de material seco. Sus diseños principales se basan enteramente en esta distinción fundamental.

P: ¿Puede un separador de tambor manejar materiales secos y húmedos?

R: No, no de manera efectiva. Están diseñados para una física completamente diferente. El uso de un tambor seco con material húmedo provoca obstrucciones y daños inmediatos. Usar un tambor húmedo para polvo seco es ineficiente y crea un desorden de lechada. Siempre adapte la máquina al estado natural de su material.

P: ¿Qué proporciona mayor pureza: el tambor húmedo o el tambor seco?

R: Ninguno tiene una ventaja fija. La pureza depende de su material y de la configuración de la máquina. Ambos sistemas pueden lograr una alta pureza mediante diseños de múltiples-etapas. Por ejemplo, se puede ajustar un tambor seco multi- o un tambor húmedo a contracorriente para lograr una limpieza excepcional del producto. La clave es discutir su objetivo de pureza específico con su proveedor.

P: ¿Qué información debe preparar antes de enviar una solicitud de cotización?

R: Envíe primero lo básico: tipo de material, estado húmedo o seco, velocidad de alimentación (t/h), rango de tamaño de partículas, pureza/recuperación objetivo, espacio de instalación y cualquier límite (agua disponible, reglas de control de polvo). Esto ayuda al proveedor a recomendar el tambor y el sistema magnético adecuados.

P: ¿Qué debe verificar si el desempeño de la separación es inconsistente?

R: Comience con lo básico: cambios en la tasa de alimentación. capa de alimentación desigual (seca) o cambios en la densidad de la lechada (húmeda). posición del divisor (seco) o nivel/flujo del tanque (húmedo). acumulación en el casco del tambor.

P: ¿Qué afecta más los resultados de la separación en un separador de tambor húmedo?

R: Pequeños cambios pueden alterar el rendimiento, como la densidad de la lechada y el caudal. Configuración del nivel del tanque y zona de descarga. desgaste en la carcasa o revestimientos del tambor.

P: ¿Qué afecta más los resultados de la separación en un separador de tambor seco?

R: Los sistemas secos son sensibles al control de alimentación: espesor desigual de la capa de alimentación. cambios de velocidad del alimentador o de la cinta. posición del divisor. polvo o acumulación de polvo en el tambor.

La separación en tambor húmedo y la separación en tambor seco pueden parecer similares desde el exterior, pero realizan el mismo trabajo de dos maneras muy diferentes. Un separador de tambor húmedo se construye alrededor del flujo de lodo en un tanque, donde el agua ayuda a que las partículas se muevan, se adhieran y se liberen en una zona controlada. Un separador de tambor seco funciona sin agua, por lo que el control de la alimentación, la trayectoria de las partículas y los ajustes del divisor se convierten en las claves para una separación limpia.

Es por eso que no existe una opción "mejor" absoluta, sólo la opción que se adapta a su línea. Su condición de alimentación, objetivo (recuperación o pureza), límites de espacio y la carga de trabajo de mantenimiento que su equipo pueda manejar decidirán qué diseño tiene más sentido.

EnGran tecnología magnética, mantenemos la selección práctica. Explicamos las diferencias reales de diseño, compartimos-especificaciones listas para construir y lo ayudamos a hacer coincidir el tipo de separador de tambor con su proceso en lugar de adivinar a partir de una fotografía de catálogo. Si desea una decisión más rápida, envíe el estado del material (húmedo o seco), la capacidad, el rango de tamaño de partículas y las limitaciones del sitio. Le indicaremos la estructura más adecuada y las opciones clave en las que centrarse.
