Descripción del embrague de anillo:
El embrague Rifting se compone de un grillete y un cabezal de elevación, el grillete de libre movimiento le da al embrague una gran flexibilidad durante la carga, mientras que el perno de bloqueo en el cabezal de elevación facilita enganchar el ancla y asegurar el levantamiento. El perno forjado necesita los mismos materiales que la cabeza. El gancho del embrague de elevación se fabricó con suficiente espesor y acero de alta resistencia. El gancho del embrague de elevación soldado necesita alta calidad y una profunda aprobación con maquinaria de rayos X. El asa está fabricada en acero fundido robusto, templado y templado. El embrague de anillo GME cumple con los requisitos de las "Normas de seguridad para la elevación de elementos prefabricados de hormigón".

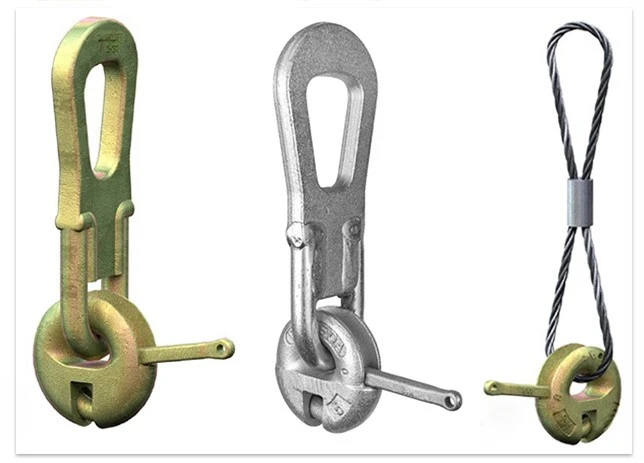

| Embrague de elevación | Embrague de anillo de cable |
 |  |
Características del embrague de anillo:
1) El sistema de embrague de anillo es un embrague de elevación estándar para todos los anclajes en el sistema de anclaje extendido.
2) Los anclajes deben montarse con el formador de huecos correcto.
3) El embrague de anillo está disponible en cuatro grupos de carga. Hay tres o cuatro anclajes en cada grupo de carga.
4) Todos los embragues están cargados a prueba.
5) Probado por lotes, certificados de prueba disponibles con cada unidad.
Especificación del embrague de anillo:
| ||||||||||||||
| Número# | LR(T) | L | W | T | A | B | C | D | E | F | G | H | UCT (libras) | Peso (libras) |
| GMER01 | 2-3 | 10-5/16'' | 3-3/4'' | 1/2'' | 2-1/4'' | 1-3/16'' | 2-3/4'' | 1/2'' | 1-1/8'' | 3-1/8'' | 3'' | 2-1/2'' | 30000 | 3.57 |
| GMER02 | 4-6 | 13-1/4'' | 4-7/16'' | 5/8'' | 2-5/8'' | 1-5/8'' | 3-7/16'' | 3/4'' | 1-7/16'' | 4-1/16'' | 4-1/8'' | 3'' | 60000 | 8.04 |
| GMER03 | 8-12 | 16-1/2'' | 5-1/2'' | 1'' | 3'' | 1-13/16'' | 4-5/8'' | 15/16'' | 2'' | 5-15/16'' | 5-5/16'' | 3-3/8'' | 120000 | 20.57 |
| GMER04 | 12.5-22 | 24-1/8'' | 8-1/8'' | 1-3/8'' | 4-7/8'' | 2-5/8'' | 6-3/8'' | 1-3/8'' | 2-7/8'' | 8-1/2'' | 8-1/8'' | 3-5/8'' | 220000 | 59.77 |
LR significa rango de carga
UCT significa capacidad de ultimación en tensión
Especificación deEmbrague de anillo de cable:
| |||||||||||
| Número# | LR(T) | L | W | A | D | E | Enana blanca | F | H | UCT (libras) | Peso (libras) |
| CR01 | 2-3 | 23-3/4'' | 4-7/8'' | 10-1/2'' | 1/2'' | 1-1/8'' | 1/2'' | 3-1/8'' | 2-1/2'' | 30000 | 3.87 |
| CR02 | 4-6 | 25-1/2'' | 5-5/8'' | 10-5/8'' | 3/4'' | 1-7/16'' | 3/4'' | 4-1/16'' | 3'' | 60000 | 7.38 |
| CR03 | 8-12 | 33-1/2'' | 6-3'8'' | 15-1/2'' | 15/16'' | 2'' | 1'' | 5-15/16'' | 3-3/8'' | 120000 | 22.11 |
| CR4 | 12.5-22 | 62'' | 8-7/8'' | 21'' | 1-3/8'' | 2-7/8'' | 1-1/4'' | 8-1/2'' | 3-5/8'' | 220000 | 60.63 |
Aplicación del embrague de anillo de cable:
Se puede utilizar para levantar una variedad de componentes prefabricados de hormigón, como alcantarillas, barreras de carreteras, vigas de puentes, tuberías, pozos de registro, paneles de hormigón, etc.
Fábrica deEmbrague de anillo:
PruebadeEmbrague de anillo:
Todo el proceso de producción de acuerdo con el estándar ISO9001, realizaremos pruebas de tracción dentro del proceso de producción como QCM y realizaremos inspecciones de dimensiones, pruebas de tracción antes del envío y un informe de emisión para nuestro cliente.
¿Cómo inspeccionar y mantener el embrague de anillo y el embrague de anillo de cable?
1.Antes de una inspección, el embrague de anillo debe limpiarse para garantizar que el inspector pueda ver cualquier grieta o daño.
2.Inspeccione visualmente el cable para detectar posibles torceduras y deformaciones. Inspeccione si hay cables/alambres/trenzas rotas, deformaciones por compresión del cable, cicatrices de corrosión en el cable y una cantidad excesiva de cables dañados o deshilachados. Si el embrague de anillo no cumple con alguno de estos criterios, debe retirarse del servicio.
3.Inspeccione el acoplamiento del cable en busca de daños o desgaste severo. Verifique si hay signos de deslizamiento del cable en el acoplamiento del cable. Si hay una indicación de calor aplicado, la unidad debe retirarse del servicio.
4.Inspeccione visualmente el cuerpo del embrague en busca de fisuras, grietas, deformaciones, calor aplicado o daños. Si el cuerpo del embrague no cumple alguno de estos criterios, debe retirarse del servicio.
Por qué elegirnos:
 |  |  |
(1) Más de 15 años de experiencia en la fabricación y comercialización de sistemas prefabricados de hormigón.
(2) Cumplir con estrictos requisitos técnicos y satisfacer la demanda del mercado en materia de seguridad humana. (Los elementos prefabricados de hormigón se pueden levantar varias veces después del vertido y durante el almacenamiento y la instalación; al utilizar este sistema, los diseñadores y gerentes de trabajadores pueden garantizar que cada elevación se realice de forma segura y rápida. Sin utilizar un sistema diseñado y coordinado, puede provocar la rotura del material. en algún momento durante la producción/entrega.
(3) Los productos de GME se mejoran mediante inspecciones de control de calidad en fábrica durante el proceso de producción. Cada pedido puede someterse a pruebas de tensión si es necesario.
(4) Capacidad OEM/ODM: GME tiene más de 10 años de experiencia en productos OEM/ODM, más de 150 fábricas cooperativas, podemos ofrecerle precios competitivos y calidad estable.Excelente calidad a un precio competitivo.
