Mover acero a mano o con abrazaderas no siempre es práctico, especialmente cuando la pieza de trabajo es pesada, plana, aceitosa o difícil de agarrar. En talleres, almacenes de acero, fábricas de moldes y líneas de fabricación, aquí es donde a menudo se considera un elevador magnético.
Un elevador magnético, también llamado imán de elevación, está diseñado para manipular piezas de trabajo de metales ferrosos, como placas de acero, bloques de acero, moldes y piezas mecanizadas. Puede funcionar con grúa, polipasto o sistema de elevación, según la disposición del sitio.
Sin embargo, un elevador magnético no es adecuado para todos los materiales ni para todos los tipos de componentes de acero.
Este artículo presenta qué es un elevador magnético y describe sus aplicaciones prácticas en operaciones de manipulación de acero.

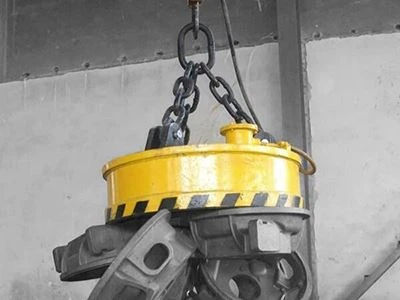

¿Qué es un elevador magnético?
Un elevador magnéticoes un-dispositivo de elevación de alta resistencia que se utiliza para izar y mover materiales ferrosos como acero y hierro. También se le llama imán de elevación o dispositivo de elevación magnético. El elevador agarra la pieza de trabajo desde arriba mediante fuerza magnética, por lo que es posible que no se necesiten eslingas, cadenas o abrazaderas en algunas tareas de manipulación. Generalmente se utiliza con grúa, polipasto o gancho de elevación.
Un elevador magnético está hecho para materiales magnéticos, no para aluminio, cobre, plástico, madera u otros materiales no-magnéticos.
¿Cómo funciona un elevador magnético?
Un elevador magnético utiliza imanes internos para crear un campo magnético para levantar metales ferrosos como el hierro y el acero. En un elevador magnético permanente, el mango cambia el circuito magnético interno. Cuando está encendido, el campo magnético se conecta con la pieza de acero. Cuando se apaga, la trayectoria magnética cambia y la pieza de trabajo se libera.
Algunos imanes de elevación utilizan interruptores eléctricos en lugar de una palanca manual, según el diseño.
Principales tipos de elevadores magnéticos
Los elevadores magnéticos generalmente se dividen según cómo se crea y controla la fuerza magnética. Los tipos principales son diseños permanentes, electromagnéticos y electro-permanentes.
Elevador magnético permanente
Enviar consulta ahora
Elevador electromagnético
Enviar consulta ahora
Elevador magnético electro-permanente
Enviar consulta ahora
Elevador magnético permanente
Un elevador magnético permanenteutiliza imanes permanentes-incorporados. Suele tener un mango manual para encender o apagar el circuito magnético. No necesita energía continua durante el levantamiento.
Elevador electromagnético
Un elevador electromagnéticoUtiliza corriente eléctrica para crear un campo magnético. Cuando se suministra energía, el imán funciona. Cuando se corta la energía, la fuerza magnética se pierde o se reduce, según el diseño del sistema.
Elevador magnético electro-permanente
Un elevador magnético electro-permanenteUtiliza electricidad para encender o apagar el imán. Después de la activación, puede seguir manteniendo la fuerza sin energía continua en muchos diseños.
¿Qué materiales puede levantar un elevador magnético?
Se fabrica un elevador magnético para materiales ferrosos. Antes de usar uno, es necesario confirmar si la pieza de trabajo puede responder a la fuerza magnética.
Metales ferrosos
Los metales ferrosos incluyen acero al carbono, acero dulce y hierro. Estos son los materiales más comunes manipulados por un elevador magnético. Las placas de acero, los bloques de acero y las piezas planas de acero suelen pertenecer a este grupo.
Hierro fundido y acero para moldes
En muchos casos también es posible elevar el hierro fundido y el acero para moldes, pero el resultado depende de la calidad exacta del material y de la superficie de contacto. Algunas piezas fundidas tienen superficies irregulares, lo que puede afectar la forma en que el imán de elevación se asienta sobre la pieza de trabajo.
Materiales que no puede levantar
Un elevador magnético no puede levantar materiales no-magnéticos como aluminio, cobre, latón, plástico o madera. La mayoría del acero inoxidable no-magnético tampoco es adecuado. Para estos materiales se necesita otro método de elevación.
¿Qué afecta la capacidad de elevación magnética?
La capacidad nominal de un elevador magnético se prueba en condiciones específicas. En uso real, la capacidad de elevación real puede cambiar.
Espesor de la pieza de trabajo
Es posible que una placa de acero demasiado delgada no complete bien el circuito magnético. En este caso, es posible que el elevador magnético no alcance su capacidad nominal.
Área de contacto
El elevador necesita suficiente contacto con la superficie de la pieza de trabajo. Un área de contacto más grande y plana generalmente brinda mejores condiciones de sujeción que un punto de contacto estrecho o desigual.
Condición de la superficie
El óxido, la pintura, el aceite, las incrustaciones, el polvo o las virutas de metal pueden crear un espacio de aire entre el levantador y el acero. Incluso un pequeño espacio puede reducir la fuerza de sujeción.
Forma de la pieza de trabajo
Las placas planas de acero son más fáciles de levantar que las barras redondas, los tubos o las piezas fundidas irregulares. Las superficies curvas dan menos contacto directo, por lo que se debe comprobar cuidadosamente la condición real de elevación.
Cuándo utilizar un elevador magnético
Se utiliza un elevador magnético cuando la pieza de trabajo es ferrosa, tiene suficiente área de contacto y debe moverse sin taladrar, sujetar o envolver con eslingas.
Manipulación de placas de acero
Para placas de acero planas, se puede utilizar un elevador magnético durante la carga, descarga, apilado o transferencia. La superficie y el grosor de la placa aún deben coincidir con la capacidad del elevador.
Levantamiento de moldes y bloques
El acero moldeado, los bloques de acero y los bloques mecanizados son objetos de elevación comunes. Su superficie de contacto plana suele hacer que sean más fáciles de manipular que las piezas curvas.
Líneas de Mecanizado y Fabricación
En áreas de corte, rectificado, soldadura o CNC, un imán de elevación puede ayudar a mover piezas de acero entre máquinas, mesas y posiciones de almacenamiento.
Manipulación de almacenes y corrales
Los almacenes de acero pueden utilizar elevadores magnéticos para mover placas, palanquillas o piezas planas de acero. El estado de la pieza de trabajo debe comprobarse antes de cada elevación.
Carga y descarga de máquinas
Los elevadores magnéticos se pueden utilizar cuando es necesario colocar piezas de acero sobre la mesa de una máquina o retirarlas después del procesamiento.
Aplicaciones de manipulación especializadas
Los elevadores magnéticos también se pueden utilizar en situaciones donde los métodos de elevación tradicionales son difíciles de aplicar, como la manipulación de piezas con puntos de acceso limitados o donde se necesita un acoplamiento y liberación rápidos.
Cuando un elevador magnético no es adecuado
Un elevador magnético no es adecuado para todos los trabajos de elevación. No lo utilice en materiales no-magnéticos como aluminio, cobre, latón, plástico, madera o la mayoría de los aceros inoxidables no-magnéticos.
También puede resultar inadecuado cuando el acero es demasiado delgado, demasiado pequeño o tiene una forma que impide el contacto con el imán. El óxido intenso, la pintura espesa, el aceite, las incrustaciones, las astillas o las superficies irregulares pueden reducir la fuerza de sujeción.
Tenga cuidado con las barras redondas, los tubos, las piezas curvas y las piezas fundidas en bruto. Estas piezas de trabajo tienen un área de contacto menos plana.
Tampoco se debe utilizar un elevador magnético si la pieza de trabajo supera la capacidad nominal, es inestable o no puede mantenerse equilibrada durante el levantamiento.
Comprobaciones de seguridad antes de utilizar un elevador magnético
Antes de usar un levantador magnético, verifique primero la pieza de trabajo. Confirme que el material sea metal ferroso y que el peso esté dentro de la capacidad nominal.
Mira la superficie de acero. El óxido intenso, la pintura, el aceite, las incrustaciones, las astillas o las áreas irregulares pueden reducir el contacto con el imán. La pieza de trabajo también debe tener suficiente espesor y una superficie de contacto plana.
Compruebe el elevador antes de levantarlo. Asegúrese de que el estado de la manija, la cerradura, el gancho, el grillete o la energía sean normales. La carga debe permanecer equilibrada después de levantarla.
Mantenga a las personas alejadas de las cargas suspendidas.
Cómo elegir el elevador magnético adecuado
Antes de elegir un elevador magnético, confirme las condiciones reales de la pieza de trabajo. Comience con el tipo de material, peso, espesor, largo, ancho y forma de la superficie. Una placa de acero plana y una barra de acero redonda pueden necesitar controles de elevación diferentes.
También debe comprobar el estado de la superficie, como óxido, pintura, aceite, incrustaciones o virutas de mecanizado. Estos detalles pueden afectar el contacto entre el imán de elevación y la pieza de trabajo.
Para proyectos, confirme también la frecuencia de elevación, la conexión de la grúa o del polipasto, el entorno de trabajo y si el elevador se utilizará manualmente o se integrará en el equipo. Si esto es para uso OEM, los dibujos, las fotografías de la pieza de trabajo y la capacidad objetivo son útiles antes de realizar la cotización.
Conclusión
Los elevadores magnéticos funcionan mejor con materiales ferromagnéticos que tienen suficiente área de contacto y condiciones de elevación estables. Su rendimiento real depende de la planitud de la superficie, el grosor, el peso y cómo se maneja la carga durante el levantamiento. Así que la pregunta principal no es simplemente "¿cuántos kilogramos puede levantar?" Es si la condición de la pieza de trabajo coincide con las condiciones nominales del levantador.
Gran tecnología magnéticaproporciona elevadores magnéticos y soluciones de elevación magnética personalizadas para aplicaciones industriales. Se pueden suministrar modelos estándar y diseños OEM según los requisitos específicos del proyecto.
Preguntas frecuentes
P: ¿Puede un elevador magnético levantar acero inoxidable?
R: Sólo se puede levantar algo de acero inoxidable. Muchos grados de acero inoxidable son débilmente magnéticos o no-magnéticos, por lo que primero se debe probar el material.
P: ¿Puede un elevador magnético levantar diferentes piezas de acero?
R: Sí, pero cada pieza de trabajo debe comprobarse por separado. El peso, el grosor, la forma y el estado de la superficie pueden ser diferentes.
P: ¿Por qué la capacidad nominal es diferente del rendimiento de elevación real?
R: La capacidad nominal se basa en condiciones de prueba ideales. El acero fino, las superficies curvas, el óxido, la pintura o una pequeña área de contacto pueden reducir la fuerza de sujeción real.
P: ¿Pueden los elevadores magnéticos levantar acero caliente?
R: Sólo si el imán está diseñado para esa temperatura. Las altas temperaturas pueden afectar el rendimiento del imán, por lo que primero se debe confirmar la temperatura de trabajo.
P: ¿Puede un elevador magnético dañar la superficie de acero?
R: Por lo general, causa menos marcas en la superficie que las abrazaderas, pero la suciedad, las astillas o las áreas de contacto ásperas aún pueden dejar marcas.
P: ¿Qué información se necesita antes de la cotización?
R: Material de la pieza de trabajo, peso, espesor, tamaño, condición de la superficie, método de elevación y si es para uso manual o para integración de equipos.
